Caixa de diálogo Situação de ocultamento - Parâmetros de objeto (conjunto de ferramentas do AutoCAD Mechanical)

Vista em árvore Descreve graficamente a situação de ocultamento. O nome da situação de ocultamento é o nó raiz. Os níveis são exibidos como nós secundários da raiz, listados a partir de z. Os nomes de blocos, vistas de componente e pastas da situação de ocultamento aparecem na árvore abaixo dos níveis respectivos. As geometrias elementares, como linhas e arcos selecionados para um nível, são exibidas como objetos livres com nome de entidade única.
Barra de ferramentas vertical Contém botões que operam no elemento selecionado da vista em árvore. A disponibilidade de cada botão depende de sua relevância para a seleção.
	Botões
		Cria um nível e adiciona-o abaixo da seleção atual da árvore.
		Oculta temporariamente a caixa de diálogo para que possam ser selecionados objetos para o nível selecionado atualmente. Para selecionar uma instância de bloco: Clique em uma geometria que pertença à instância de bloco. A dica de ferramentas exibe o nome do bloco. Para selecionar uma pasta ou vista de componente: Siga clicando em um objeto que pertença à vista de componente ou pasta, até que veja o nome da vista de componente ou pasta na dica de ferramentas. Para selecionar um objeto independente : Clique no objeto independente até que apareça seu nome na dica de ferramentas. Para remover um objeto do conjunto de seleção: Com a tecla Shift pressionada, clique no objeto até que seu nome apareça na janela de dica de ferramentas.
		Remove o elemento selecionado na árvore. Se o item selecionado é o nó raiz, toda a situação de ocultamento é excluída e 2 níveis vazios são criados. Se a situação de ocultamento contém somente dois níveis, os níveis não são removidos, mas todo o conteúdo dentro do nível é removido. Se o elemento selecionado é um nível, tal nível e todo o seu conteúdo são removidos da situação de ocultamento.
		Move o elemento selecionado à parte superior.
		Move o nível selecionado um nível para cima.
		Move o nível selecionado um nível para baixo.
		Move o elemento selecionado à parte inferior.
		Oculta temporariamente a caixa de diálogo para exibir o desenho. Pressione Esc ou Enter para voltar à caixa de diálogo.

Excluir do primeiro plano Evita que a entidade selecionada atue como primeiro plano em todos os níveis abaixo de seu nível.
Excluir do fundo Evita que a entidade selecionada atue como fundo em todos os níveis abaixo de seu nível.
Usar somente contorno exterior Define somente o contorno exterior da entidade selecionada para que seja exibida como um objeto em primeiro plano. Se desativar esta caixa de seleção, todos os contornos são exibidos como objetos em primeiro plano.

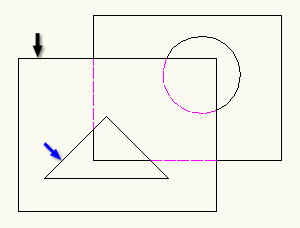

	Exemplos: Neste exemplo, o primeiro plano é composto dos objetos de retângulo (seta negra) e triângulo (seta azul). Como a opção Usar somente contorno exterior está ativada, somente é exibido o retângulo como objeto em primeiro plano. Neste exemplo, já que a opção Usar somente contorno exterior está desativada, ambos objetos aparecem como objetos em primeiro plano.
	Salvar contorno Salva o contorno exterior da entidade selecionada para ser possível usá-lo em posteriores cálculos de linhas ocultas. Quando você modificar a entidade, é possível que o conjunto de ferramentas do AutoCAD Mechanical não consiga calcular as linhas ocultas com precisão, já que os cálculos têm base no contorno salvo e não no contorno real. Utilize esta opção somente se observar um problema de rendimento importante ao adicionar ou sobrepor geometrias. Nota: Esta opção somente está disponível se a caixa de seleção Usar somente contorno exterior estiver ativada.
Parâmetros Abre a caixa de diálogo Opções de ocultamento e permite aos usuários definir valores standard para AMSHIDE.

Nota:

1. Defina os valores padrão desta caixa de diálogo na caixa de diálogo Opções de ocultamento (que é acessada por meio do comando OPTIONS/AMOPTIONS, guia AM:Estrutura Opções de ocultamento ou pelo botão Configurações nesta caixa de diálogo).
2. É possível ajustar o tamanho da caixa de diálogo arrastando um lado ou um canto.
