Caixa de diálogo Situação de ocultamento – Configurações de ocultamento (conjunto de ferramentas do AutoCAD Mechanical)

Vista em árvore Descreve graficamente a situação de ocultamento. O nome da situação de ocultamento é o nó raiz. Os níveis são exibidos como nós secundários da raiz, listados a partir de z. Os nomes de blocos, vistas de componente e pastas da situação de ocultamento aparecem na árvore abaixo dos níveis respectivos. As geometrias elementares, como linhas e arcos selecionados para um nível, são exibidas como objetos livres com nome de entidade única.
Barra de ferramentas vertical Contém botões que operam no elemento selecionado da vista em árvore. A disponibilidade de cada botão depende de sua relevância para a seleção.
	Botões
		Cria um nível e adiciona-o abaixo da seleção atual da árvore.
		Oculta temporariamente a caixa de diálogo para que possam ser selecionados objetos para o nível selecionado atualmente. Para selecionar uma instância de bloco: Clique em uma geometria que pertença à instância de bloco. A dica de ferramentas exibe o nome do bloco. Para selecionar uma pasta ou vista de componente: Siga clicando em um objeto que pertença à vista de componente ou pasta, até que veja o nome da vista de componente ou pasta na dica de ferramentas. Para selecionar um objeto independente : Clique no objeto independente até que apareça seu nome na dica de ferramentas. Para remover um objeto do conjunto de seleção: Com a tecla Shift pressionada, clique no objeto até que seu nome apareça na janela de dica de ferramentas.
		Remove o elemento selecionado na árvore. Se o item selecionado é o nó raiz, toda a situação de ocultamento é excluída e 2 níveis vazios são criados. Se a situação de ocultamento contém somente dois níveis, os níveis não são removidos, mas todo o conteúdo dentro do nível é removido. Se o elemento selecionado é um nível, tal nível e todo o seu conteúdo são removidos da situação de ocultamento.
		Move o elemento selecionado à parte superior.
		Move o nível selecionado um nível para cima.
		Move o nível selecionado um nível para baixo.
		Move o elemento selecionado à parte inferior.
		Oculta temporariamente a caixa de diálogo para exibir o desenho. Pressione Esc ou Enter para voltar à caixa de diálogo.

Nome Fornece um espaço para nomear a situação de ocultamento. Não é necessário que os nomes das situação de ocultamento sejam exclusivos. Atribuir um nome com significado às situação de ocultamento ajuda a identificá-las rapidamente no navegador do Mechanical.
Armazenar situação de ocultamento em Exibe os nós do Navegador do Mechanical nos quais pode ser salva a situação de ocultamento. Nota: As situações de ocultamento não podem ser salvas em componentes de referência externa.
Mostrar linhas ocultas Define o estilo de ocultamento das linhas ocultas como linhas de traços (opção ativada por padrão). Desative esta caixa de seleção para que as linhas ocultas sejam invisíveis.

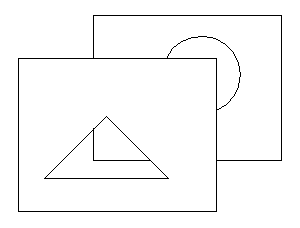

	Exemplos: Neste exemplo, a caixa de seleção Mostrar linhas ocultas está ativada. Neste exemplo, a caixa de seleção Mostrar linhas ocultas está desativada.
Usar somente as camadas especificadas para as situações de ocultamento Exclui objetos inadequados (hachurados e linhas de centro, por exemplo) da situação de ocultamento.
Suprimir situação de ocultamento Para de exibir a situação de ocultamento na área de desenho. Utilize essa opção como uma medida temporária para aumentar o desempenho ao editar objetos que fazem parte de uma situação de ocultamento complexa.
Parâmetros Abre a caixa de diálogo Opções de ocultamento e permite aos usuários definir valores standard para AMSHIDE.

Nota:

1. Defina os valores padrão desta caixa de diálogo na caixa de diálogo Opções de ocultamento (que é acessada por meio do comando OPTIONS/AMOPTIONS, guia AM:Estrutura Opções de ocultamento ou pelo botão Configurações nesta caixa de diálogo).
2. É possível ajustar o tamanho da caixa de diálogo arrastando um lado ou um canto.
