Para inserir um prefixo no texto de cotas (conjunto de ferramentas do AutoCAD Mechanical)

1. Na área do desenho, selecione as cotas que você deseja editar. É exibida a guia contextual da faixa de opções Dimensionamento avançado.
2. Clique na guia Dimensionamento avançado painel Editar Editar texto de cota . Pesquisa

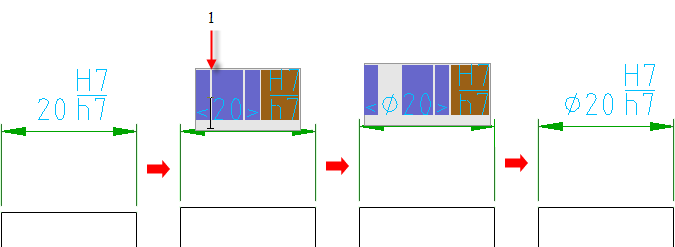

3. Clique no espaço entre o texto de cota e o delimitador do texto de cota (1 na ilustração).
4. Para inserir um símbolo:
   1. Clique na guia Dimensionamento avançadopainel Inserirmenu suspenso Símbolo
   2. Clique no símbolo que deseja inserir.

   Para inserir texto:

   • Digite o texto.
5. Pressione Esc
