Exercício 2: Criar folhas de seção

Neste exercício, você irá criar folhas a partir de gráficos da seção.

Nota:

Para criar gráficos da seção, consulte o tutorial Criar gráficos da seção.

Este exercício continua a partir do Exercício 1: Criar folhas de planta e perfil.

Abra e salve o desenho.

  1. Abra o Plan Production-Section Sheets-Create.dwg, que está localizado na pasta de desenhos dos tutoriais.

    O desenho atual deve ser salvo antes de criar as folhas da seção. Para evitar que o desenho do tutorial seja substituído, salve-o em outro local.

  2. Clique em Salvar como.
  3. Na caixa de diálogo Salvar desenho como, navegue para a pasta Meus dados dos tutoriais do Civil. Clique em Salvar.

Criar folhas de seção

  1. Clique na guiaSaída painel Produção de plantaCriar folhas de seção Pesquisa.
  2. Na caixa de diálogo Criar folhas de seção, especifique os seguintes parâmetros básicos:
    • Selecionar alinhamento: Linha de eixo (1)
    • Nome do grupo de linhas de amostra: SLG-1
    • Selecione grupo de gráficos da seção: grupo de gráficos da seção - 1
  3. Em Configurações do layout, clique em .

    É possível utilizar a caixa de diálogo Modelo de nome para especificar um nome padrão para cada um dos layouts. Neste exercício, você aceitará o modelo padrão de nome do layout.

  4. Clique em Cancelar.
  5. Na caixa de diálogo Criar folhas de seção, em Conjunto de folhas, certifique-se de que Novo conjunto de folhas esteja selecionado.
  6. Em Local de armazenagem do conjunto de folhas, clique em .
  7. Na caixa de diálogo Procurar a pasta do conjunto de folhas, navegue para a pasta Meus dados do tutorial do Civil. Clique em Abrir.
  8. Clique em Criar folhas.
  9. Ao ser notificado de que o desenho será salvo, clique em OK.

    Quando o desenho for salvo, as tarefas a seguir serão completadas:

    • Os layouts serão criados.
    • Um banco de dados do conjunto de folhas será criado.
    • A janela Gerenciador do conjunto de folhas será aberta.
  10. Nota: Se a caixa de diálogo Selecionar layout como modelo de folha for exibida, clique em e navegue para a pasta local Template\Plan Production. A seguir, selecione Civil 3D (Imperial) Section.dwt. Selecione um dos layouts listados e clique em OK.

Examine as folhas de seção

    Quando as folhas são geradas, elas são exibidas na janela Gerenciador de conjunto de folhas.

  1. Na janela Gerenciador de conjunto de folhas, em Grupo de gráficos da seção - 1, clique duas vezes na primeira entrada.
  2. Selecione a borda retangular do gráfico da seção. Clique com o botão direito do mouse. Clique em Propriedades.
    Nota:

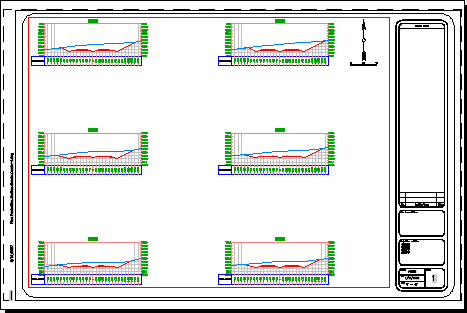

    Na imagem a seguir, a borda do gráfico da seção é vermelha.

    Na janela Propriedades, em Diversos, observe a propriedade Escala padrão. Este valor deve corresponder à escala de desenho do desenho de origem.

  3. Feche a janela Propriedades.
  4. Na parte inferior do desenho, clique na guiaModelo.

Modificar um gráfico de seção

  1. Aproxime o zoom no primeiro gráfico da seção, que está no canto inferior esquerdo da folha da seção mais à esquerda.
  2. No lado esquerdo do gráfico da seção, selecione o deslocamento e a legenda da elevação.
  3. Clique na alça. Arraste a alça para baixo e para a direita. Clique para inserir a legenda.
  4. Repita as etapas 2 e 3 para mover as legendas do deslocamento e a da elevação no lado direito do gráfico da seção.
  5. Na parte inferior do desenho, clique na guia Folha de seção - (1).
  6. Aproxime o zoom no primeiro gráfico da seção, que está no canto inferior esquerdo do layout.

    As alterações na legenda foram aplicadas ao gráfico da seção. O modelo é vinculados de forma dinâmica às folhas do gráfico da seção.
