Exercício 3: Criar e editar um corredor na área de intersecção
Neste exercício, você irá criar um corredor usando geometria vertical e horizontal existentes. Você irá modificar o corredor na área de intersecção e, a seguir, experimentar as ferramentas de recriação da região do corredor.
Este desenho contém uma intersecção de uma estrada principal (Estrada A) e uma estrada secundária (Estrada B). No momento não há corredores ou montagens de corredor no desenho.

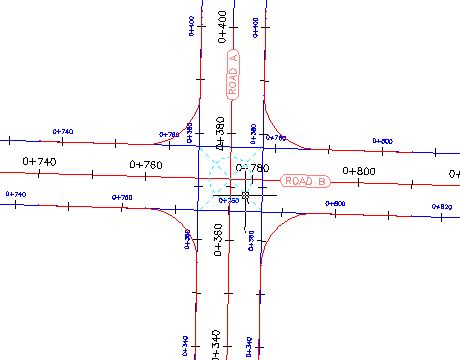

Selecione o marcador da intersecção.
Clique na guia Intersecção painel ModificarRecriar regiões do corredorPesquisa.
A caixa de diálogo Regiões do corredor da intersecção será exibida.
Em Selecionar superfície para luz do dia, selecione Terreno existente (EG).
Em Aplicar um conjunto de montagem, clique em Procurar.
Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue até a Pasta montagens.
Selecione _Autodesk (Metric) Assembly Sets.xml. Clique em Abrir.
Clique em Recriar.

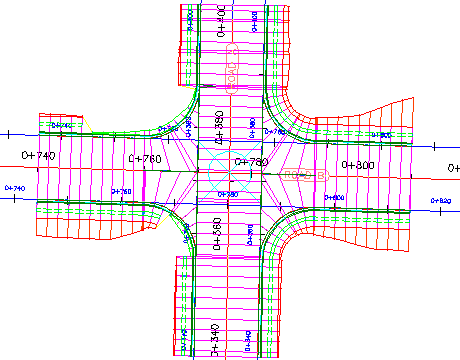

Um corredor será exibido na área de intersecção.
Nota: Se o corredor não for exibido na área de intersecção, será necessário reconstruir o corredor. Em Toolspace, na guia Prospector, expanda a coleção Corredores. Clique com o botão direito em Corredor - (1) e clique em Reconstruir.
Modificar as propriedades do corredor
Em Toolspace, na guia Prospector, expanda as coleções Corredores e intersecções.
Se os objetos dessas coleções estiverem desatualizados, clique com o botão direito no objeto e selecione Reconstruir.
Selecione o corredor que estiver na área de intersecção.

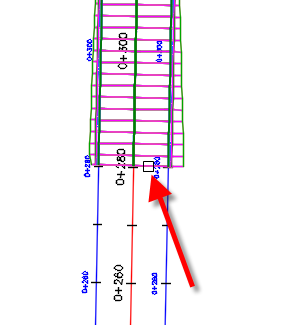

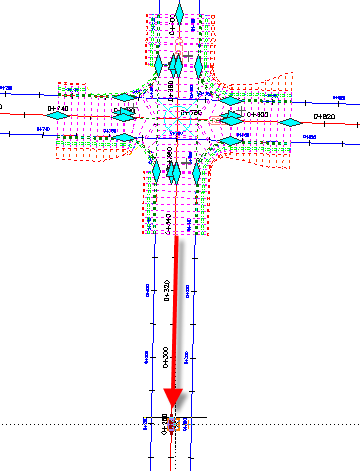

Selecione a alça que estiver na parte inferior da intersecção. Arraste a alça para baixo. Clique para colocar a alça mais ao sul.
Clique na guia CorredorModificar corredor painel Propriedades do corredor menu suspenso Propriedades do corredorPesquisa.
Na caixa de diálogo Propriedades do corredor, na guia Parâmetros, clique em Selecionar região do desenho.
No desenho, clique na parte inferior do corredor.
A região especificada será realçada na caixa de diálogo Propriedades do corredor.
Na linha realçada, na coluna Frequência, clique em .
Na caixa de diálogo Frequência para adicionar montagens, em Aplicar montagem, especifique os seguintes parâmetros:
Ao longo de tangentes: 10
Ao longo de curvas: Em um incremento
Incremento da curva: 5
Ao longo de espirais: 5
Ao longo das curvas do perfil: 5
Clique em OK duas vezes.
Na caixa de diálogo Propriedades do corredor - caixa de diálogo Reconstruir tarefa, clique em Reconstruir o corredor.

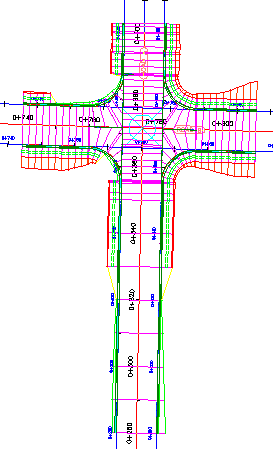

O corredor será reconstruído O corredor se estende mais para o sul. Na região estendida, as montagens ficam mais distantes do que nas regiões de intersecção.
Recriar regiões do corredor
Selecione o marcador da intersecção.
Clique na guia Intersecção painel ModificarRecriar regiões do corredorPesquisa.
Em Selecionar superfície para luz do dia, selecione Terreno existente (EG).
Na caixa de diálogo Regiões de corredores da intersecção, em Aplicar um conjunto de montagem, clique em Procurar.
Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue até a Pasta montagens.
Selecione _Autodesk (Metric) Assembly Sets.xml. Clique em Abrir.
Este é o conjunto de montagem que é utilizado para criar o corredor. No entanto, a caixa de diálogo Regiões do corredor da intersecção permite especificar outro conjunto de montagem ou montagens com os quais criar o corredor.
Clique em Recriar.
O corredor será recriado. Observe que as modificações feitas na linha base da estrada A, incluindo as frequências de montagem e a estaca inicial da região, retornarão às suas configurações originais. Isso aconteceu porque o corredor foi recriado usando os parâmetros que foram originalmente especificados durante o processo de criação de intersecção. As alterações feitas no corredor na área de intersecção não são retidas ao recriar o corredor a partir do objeto de intersecção.
Nota:
Regiões do corredor que estão fora das extensões de intersecção não são afetados pelo comando Recriar regiões do corredor.
