Exercício 3: Executar uma análise de verificação do mapa inserindo os dados manualmente

Neste exercício, você irá inserir manualmente os dados do levantamento topográfico para executar uma análise de verificação do mapa.

Este método de executar uma análise de verificação do mapa é útil quando é necessário verificar dados de levantamento topográfico que não existem como legendas no desenho. Por exemplo, é possível utilizar este método para inserir dados de levantamento topográfico de um desenho em papel.

Este exercício continua a partir do Exercício 2: Executar uma análise de verificação do mapa com legendas de lote.

Configurar a caixa de diálogo de análise da verificação do mapa

    Nota:

    Este exercício usa Survey-5B.dwg com as modificações feitas no exercício anterior.

    Os segmentos de lote no lado direito do terreno não estão legendados. Como os dados não estão disponível nas legendas do lote, é necessário inserir as informações de verificação do mapa manualmente.

  1. Clique na guiaAnalisar painel Dados do terreno menu suspenso Levantamento topográficoVerificação do mapa Pesquisa.
  2. Se for exibida uma mensagem indicando que o modo de linha de comando não pode ser utilizado quando um comando estiver ativo, clique em OK.
  3. Na caixa de diálogo Análise de verificação do mapa, assegure-se de que a opção Utilizar interface da linha de comando esteja desativada.
  4. Clique em Vista de entrada.

    A vista de entrada fornece uma interface na qual é possível adicionar dados à análise de verificação do mapa.

Inserir dados do lote

  1. Clique em Nova verificação do mapa.
  2. Na caixa de diálogo Análise de verificação do mapa para o nome da verificação do mapa, insira Entrada manual de lote.
  3. Para especificar o ponto de início, insira os seguintes valores:
    • Leste: 5576.199
    • Norte: 5291.0640

    O ícone indica o ponto de início.

  4. Clique em Novo lado.
  5. Expanda a coleção Lado 1. Especifique os seguintes parâmetros:
    Nota:

    Observe que o ícone é exibido ao lado da coleção lateral, e também próxima à coleção de verificações do mapa de nível superior. Isso indica que a verificação do mapa está incompleta porque requer mais dados sobre o lado.

    • Tipo de lado: Linha
    • Tipo de ângulo: Direção
    • Ângulo: N00 00 10E
    • Distância: 16.330
  6. Clique em Novo lado.
  7. Expanda a coleção Lado 2. Especifique os seguintes parâmetros:
    • Tipo de lado: Curva
    • Direção da curva: Sentido horário
    • Raio: 20.00
    • Comprimento do arco: 21.550
  8. Clique em Novo lado.
  9. Expanda a coleção Lado 3. Especifique os seguintes parâmetros:
    • Tipo de lado: Curva
    • Direção da curva: Sentidoanti-horário
    • Raio: 75.00
    • Comprimento do arco: 80.800
  10. Clique em Novo lado.
  11. Expanda a coleção Lado 4. Especifique os seguintes parâmetros:
    • Tipo de lado: Linha
    • Ângulo: N90 00 00E
    • Distância: 99.990
  12. Clique em Novo lado.
  13. Expanda a coleção Lado 5. Especifique os seguintes parâmetros:
    • Tipo de lado: Linha
    • Ângulo: S0 00 00E
    • Distância: 100
  14. Clique em Novo lado.
  15. Expanda a coleção Lado 6. Especifique os seguintes parâmetros:
    • Tipo de lado: Linha
    • Ângulo: N89 59 54W
    • Distância: 149.990

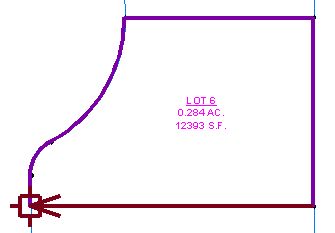

    A seta de direção encontra o ponto de início.

  16. Clique em Vista da saída.

    A Vista de saída exibe os resultados da análise de verificação do mapa. Você aprenderá como trabalhar com os dados de saída no Exercício 4: Trabalhar com dados de verificação do mapa.

Para continuar com este tutorial, vá para Exercício 4: Trabalhar com dados de verificação do mapa.
