Exercício 3: Criar perfis e estabelecimento de parâmetros

Neste exercício, você irá efetuar a extrusão dos perfis de peça para criar o modelo 3D. Você irá então estabelecer os parâmetros do modelo para controlar o dimensionamento e as cotas do bueiro.

Este exercício continua a partir do Exercício 2: Definir a geometria do bueiro.

  1. Clique com o botão direito em ModificadoresAdicionar caminho. Quando solicitado a fornecer um caminho, selecione o segmento de linha superior (o segmento dimensionado LenA1) e selecione o perfil Diâmetro do cilindro da moldura (o círculo dimensionado BdyD2) para o perfil inicial, e selecione-o novamente para o perfil final. O perfil Diâmetro cilíndrico da moldura é aplicado ao longo do caminho (comprimento) do segmento de linha superior.
  2. Alterar a vista para Isométrico SE para obter uma melhor visualização do Caminho. Altere a visão novamente para Direita.
  3. Repita o comando Adicionar caminho para o segmento cônico. Para o perfil inicial, selecione o perfil Diâmetro superior do cone (dimensionado com o BdyD3). Para o perfil final, selecione o perfil Diâmetro cilíndrico do barril (dimensionado com o BdyD4).

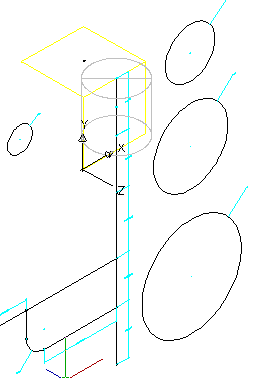

  4. Repita o comando Adicionar caminho para os outros três segmentos de linha. Utilize o perfil Diâmetro cilíndrico do barril para os perfis inicial e final para cada um dos três segmentos. Altere a vista para Isométrico SE para ver a peça em 3D. Altere a visão novamente para Direita.
  5. Em seguida, você irá adicionar a montagem da tubulação de queda. Clique com o botão direito em ModificadoresAdicionar caminho. Selecione o segmento horizontal inferior para o caminho e o perfil Diâmetro da tubulação de queda para os perfis inicial e final.
  6. Adicione o caminho para o cotovelo curvo. Quando a caixa de diálogo Inserir o número de segmentos do caminho for exibida, verifique se “Não segmentar caminho” está marcada e clique em OK. Em seguida, adicione o modificador de caminho para o segmento vertical da tubulação de queda. Utilize o perfil Diâmetro da tubulação de queda.

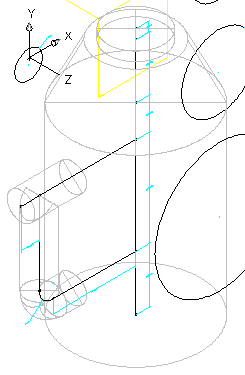

  7. Conclua a montagem da tubulação de queda adicionando caminhos para a montagem superior. Inicie com o segmento superior direito. Alterne para a vista Isométrica SE.
  8. Retorne para a vista Direita.

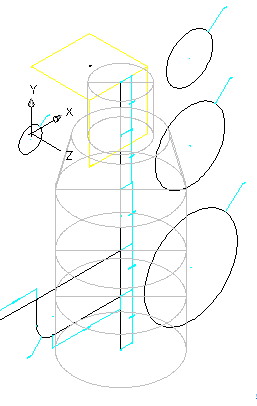

    A seguir, você irá mesclar os componentes da estrutura com os componentes de montagem da tubulação de queda. Clique com o botão direito em ModificadoresAdicionar booleano. Quando solicitado a selecionar objetos, selecione os dois segmentos do barril inferior, o segmento da tubulação horizontal inferior e pressione Enter. As peças são mescladas.

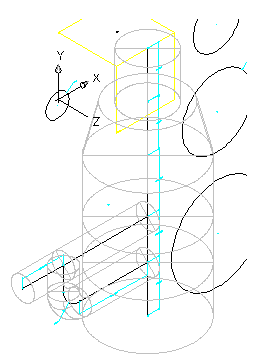

  9. Clique com o botão direito em ModificadoresAdicionar booleano. Quando solicitado a selecionar objetos, selecione os dois segmentos do barril superior, os dois segmentos da tubulação horizontal superior e pressione Enter.

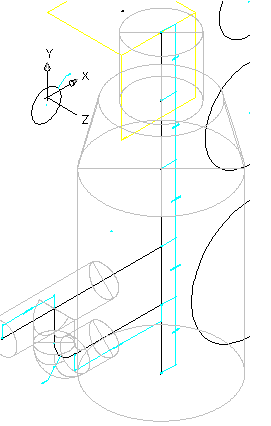

  10. Clique com o botão direito em ModificadoresAdicionar booleano. Quando solicitado a selecionar objetos, selecione o segmento da tubulação horizontal superior, o segmento da tubulação vertical e pressione Enter.
  11. Alterne a vista para Isométrica SE.
  12. Em seguida, você irá definir o ponto de inserção da peça.

    Adicionar novo plano de trabalho superior; Adicionar referência de ponto; Selecionar o ponto de inserção no plano de trabalho superior Expandir Dados de layout automático. Clique com o botão direito em Dados de layout e clique em Definir ponto de inserção. Utilize o snap ao objeto de nó para clicar no ponto superior no eixo vertical. Este é o ponto no qual a peça é inserida no desenho (ponto de inserção).

  13. Salve a peça. Clique em Salvar a família de peças.
  14. Clique com o botão direito em Parâmetros de tamanhoAdicionarEditar configuração.
  15. Clique em Novo. Adicione os seguintes parâmetros ao clicar em Novo para cada um:
    • Altura do barril
    • Altura da moldura (SFH)
    • Diâmetro da moldura (SFD)
    • Altura do cone (SCH)
    • Diâmetro da estrutura interna (SID)
    • Folga no barril sobre a tubulação (SBPC)

    Clique em OK quando todos os parâmetros tiverem sido adicionados.

  16. Clique em Salvar a família de peças. Clique com o botão direito em Parâmetros do modelo e clique em Editar. Clique duas vezes na coluna Equação junto a cada um dos seguintes, e defina a Equação para cada parâmetro conforme mostrado abaixo:
    • FTh para 6
    • WTh para 4
    • SBH para 74
    • FTh para 6
    • SBPC para 3
    • SBSD para 48
    • SBSH para 108
    • SCH para 24
    • SFD para 24
    • SFH para 4
    • SID para 48
    • SRS para 102
    • SVPC para 36
    • WTh para 4

    Salvar a peça faz com que os Parâmetros do modelo se atualizem, incluindo os novos Parâmetros de tamanho.

  17. Clique com o botão direito em Parâmetros de tamanho e clique em Editar configurações. A caixa de diálogo Editar tamanho da peça é exibida.
  18. Localize a coluna SRS, clique em Constante e altere para Faixa. O parâmetro SRS será formatado como uma faixa de valores. Clique na seta suspensa próxima a Configuração de parâmetroe selecione Valores. A vista é alterada para mostrar o valor de cada parâmetro. Clique na célula na coluna SRS e clique no botão Editar na barra de ferramentas da caixa de diálogo Editar tamanhos de peças. A caixa de diálogo Editar valores é exibida. Defina o mínimo para 36, o máximo para 12000, o padrão de 120 e clique em OK.
  19. Clique com o botão direito em Parâmetros do modelo e clique em Editar. Edite as equações e descrições para os parâmetros do BdyD#, conforme mostrado na tabela a seguir:
    BdyD1 12 Diâmetro da dobra do cotovelo
    BdyD2 SFD Diâmetro cilíndrico da moldura
    BdyD3 SFD+(2*Wth) Diâmetro superior do cone
    BdyD4 SID+(2*Wth) Diâmetro cilíndrico do barril
    BdyD5 12 Diâmetro da tubulação de entrada
  20. Faça as seguintes edições adicionais:
    SBH SRS-SFH-SCH
    SBPC 3.0
    SBSD SID+(2*Wth)
    SBSH SRS+FTh
  21. Edite as equações e descrições para os parâmetros do LenA#, conforme mostrado na tabela a seguir:
    LenA1 SFH Altura do cilindro da moldura
    LenA2 SCH Altura do cilindro do cone
    LenA3 SVPC-SFH-SCH+(BdyD5/2) Tubulação superior CL
    LenA4 SRS+FTh-SFH-SCH-LenA3-LenA5 Tubulação superior CL para a tubulação inferior CL
    LenA5 24 Tubulação inferior CL para parte inferior da estrutura
    LenA6 (SID/2)+WTh+(BdyD5/2+2) Tubulação vertical CL para tubulação de entrada

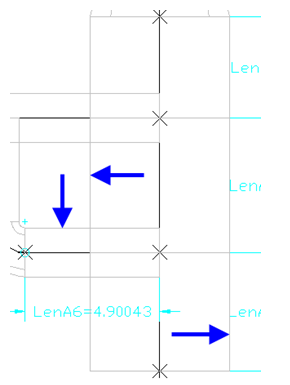

    Clique em Fechar. Alterar a vista Isométrica SE e observe as alterações na geometria da estrutura.

  22. Altere os 4 perfis circulares para que eles não fiquem visíveis ao clicar com o botão direito em cada um e clique em Visível.

    Os perfis circulares já não são visíveis.

  23. Repita a etapa anterior para todas as Cotas.
  24. Alterar a vista Isométrica SE e examine a peça. Ela deve ter o aspecto da imagem a seguir.

    Clique em Salvar a família de peças. Fechamento do Ambiente do gerador de peça e reabertura da peça.

    Para sair do utilitário Gerador de peça, clique no pequeno X no canto superior direito do Navegador de peça. (O Navegador de peça é a parte do painel esquerdo na janela do aplicativo Gerador de peça). Se você for solicitado a salvar a peça, clique em Sim. O Gerador de peça é fechado.

    Após todas as alterações terem sido feitas, agora é um bom momento para fechar e reabrir a peça, para que todos os dados sejam recém carregados no ambiente do gerador de peça.

  25. Clique com o botão direito em Parâmetros de tamanho e clique em Editar configurações.
  26. Altere o tipo de Armazenamento de dados para a Lista para os parâmetros seguintes:
    • WTh
    • FTh
    • SFH
    • SFD
    • SCH
    • SID
  27. Clique na seta suspensa próxima a Configuração de parâmetroe selecione Valores.
  28. Selecione 4.000 na coluna WTh, clique o botão Editar na barra de ferramentas da caixa de diálogo Editar tamanhos de peças e adicione os seguintes valores: 4.0, 6.0. clique em OK.
  29. Repita a etapa anterior para todos os parâmetros a seguir.
    • FTh: 6.0, 8.0, 12.0
    • SFH: 4.0, 6.0, 8.0
    • SFD: 24.0, 36.0
    • SCH: 24.0, 36.0
    • SID: 48.0, 60.0, 72.0
  30. Clique na seta suspensa ao lado do botão Valores, e selecione Cálculo.
  31. Clique duas vezes na célula no PrtSN para abrir o Assistente de cálculo.
  32. Altere a precisão para 0.
  33. Clique na caixa de texto à direita após PrtD e pressione a barra de espaço.
  34. Na lista Inserir variável, selecione FTh e clique em Inserir. A variável FTh é inserida no nome do Tamanho da peça.
  35. Insira “no Piso” após a variável FTh. (Excluir as aspas).
  36. Repita as etapas anteriores, adicionando variáveis e texto para SCH, SFD, SFH, SID, WTh. A sequência completa de caracteres deve ficar parecida com o seguinte:

    PrtD FTh no piso SCH na alt do cone SFD no dia da moldura SFH na alt da moldura SID no dia do barril WTh na parede.

  37. Clique em Avaliar para ver o nome da peça resultante.

    Observe que o nome é longo e está parcialmente cortado na direita. Clique no nome e utilize as teclas de seta do teclado para ver o resto do nome. Essa é uma etapa necessária para garantir que cada peça tenha um nome exclusivo de peça quando adicionada à lista de peças.

  38. Clique duas vezes em OK para fechar todas as caixas de diálogo.

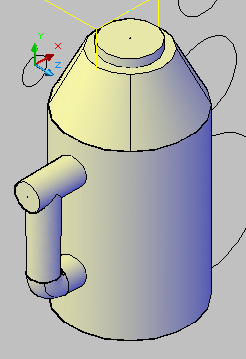

  39. Salve a peça. Alterne o estilo visual para Conceitual. A peça deve ter o seguinte aspecto:
  40. Clique com o botão direito em Parâmetros do modelo e clique em Editar.
  41. Clique duas vezes em Equação para SVPC e insira: SFH+SCH+SBPC. Altere o estilo visual para Estrutura de arame 2D. Clique com o botão direito em Eixo verticalAdicionar geometriaReferência.
  42. Clique no ponto no centro do plano de trabalho da Tampa do dispositivo.

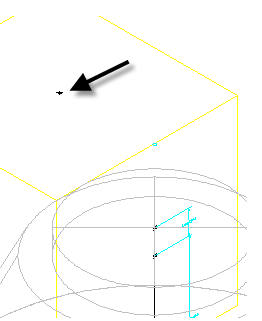

    Um ponto de referência (verde) é criado onde os dois planos se encontram na linha com o eixo vertical da estrutura.

  43. Clique com o botão direito em Eixo verticalAdicionar restriçõesCoincidente. Clique no ponto superior do eixo vertical e clique no ponto de referência criado na etapa anterior. Toda a estrutura se move para cima para que a elevação da Tampa do dispositivo corresponda com o plano de trabalho superior.
  44. Clique em Gerar Bitmap.
  45. Clique em Vista isométrica SE.
  46. Clique em OK. Uma imagem de bitmap é gerada. Esta é a imagem da peça que é exibida ao visualizá-la no catálogo de peça. Não é utilizada ao visualizar a peça em um desenho.
  47. Clique em Salvar a família de peças.
  48. Saia do utilitário Gerador de peça clicando no pequeno X no canto superior direito do Navegador de peça. (O Navegador de peça é a parte esquerda do painel na janela do aplicativo Gerador de peça). Se você for solicitado a salvar a peça, clique em Sim. O Gerador de peça é fechado.

É possível abrir o Part Builder-2.dwg na pasta de desenhos dos tutoriais para ver como a peça acabada fica em um desenho.
