Exercício 1: Criar uma montagem com uma pista de transição.

Neste exercício, você irá criar uma montagem de corredor com transições.

Criar uma linha base de montagem

  1. Abra o Corridor-2a.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Clique na guia Início painel Criar projeto menu suspenso MontagemCriar montagem Pesquisa.
  3. Na caixa de diálogo Criar montagem, em Nome, insira Transição. Clique em OK.
  4. Quando o prompt "Especifique local da linha base da montagem" for exibido na linha de comando, clique em um ponto no desenho para criar a montagem.

    A viewport aumentará o zoom para a linha base da montagem, que ficará assim:

Adicionar uma submontagem de pista

  1. Se a Paleta de ferramentas que contém submontagens não estiver visível, clique na guia Início painel PaletasPaletas de ferramentas Pesquisa.
  2. Na paleta de ferramentas, clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Submontagens na medida imperial do Civil.
  3. Clique na guia Básico.
  4. Clique em BasicLaneTransition.
  5. Na paleta Propriedades, em Avançado, especifique os seguintes parâmetros:
    • Lado: Direito
    • Largura padrão: 14.0000
    • Profundidade: 1.0000
    • Transição: Alteração de deslocamento e elevação
  6. No desenho, clique no ponto do marcador na linha base da montagem.

    Uma pista será desenhada, se estendendo a 14 pés para a direita, com uma inclinação de -2% e uma profundidade 1 pé.

Adicionar uma submontagem de meio-fio e de sarjeta

  1. Na paleta de ferramentas, clique em BasicCurbAndGutter.
  2. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Lado: Direito
    • Largura da sarjeta: 1.2500
  3. No desenho, clique no ponto do marcador na borda superior direita da pista para desenhar o meio-fio e a sarjeta.

Adicionar uma submontagem de calçada

  1. Na paleta de ferramentas, clique em BasicSidewalk.
  2. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Lado: Direito
    • Largura do buffer 1: 2.0000
    • Largura do buffer 2: 3.0000
  3. No desenho, clique no ponto do marcador situado na parte superior posterior do marcador do meio-fio para adicionar a calçada e suas zonas de buffer.

Adicionar uma submontagem de valeta

  1. Na paleta de ferramentas, clique em BasicSideSlopeCutDitch.
  2. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Lado: Direito
    • Inclinação do corte: 3.000:1
  3. No desenho, clique no ponto do marcador na borda externa da zona externa do buffer da calçada buffer para adicionar a inclinação de corte-e-aterro.

Adicionar uma submontagem de pista de transição

  1. Na paleta de ferramentas, clique em BasicLaneTransition.
  2. Na paleta Propriedades, em AVANÇADO, especifique os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura padrão: 12.0000
    • Profundidade: 1.0000
    • Transição: Manter declividade, alterar o deslocamento
  3. No desenho, clique no ponto do marcador na linha base da montagem. Uma pista é desenhada, estendendo-se a 12 pés para a esquerda, com uma inclinação de -2% e uma profundidade 1 pé.

Espelhar as submontagens fora da faixa direita

  1. Pressione Esc para sair do modo de colocação da submontagem.
  2. No desenho, no lado direito da montagem, selecione as submontagens de meio-fio, calçada e talude. Clique com o botão direito do mouse. Clique em Espelhar.
  3. Clique no ponto do marcador na borda superior esquerda da pista de transição para desenhar um espelho das submontagens do meio-fio, da calçada e do talude.

    As submontagens são exibidas do lado esquerdo do marcador da montagem.

    O comando Espelhar cria uma imagem idêntica das submontagens selecionadas. Todos os parâmetros da submontagem, exceto o parâmetro Lado, são retidos.

    Nota:

    Os parâmetros das submontagens espelhadas não são vinculados de forma dinâmica. Ao alterar um valor de parâmetro de uma submontagem em um lado da linha base da montagem, a alteração não será aplicada ao lado oposto.

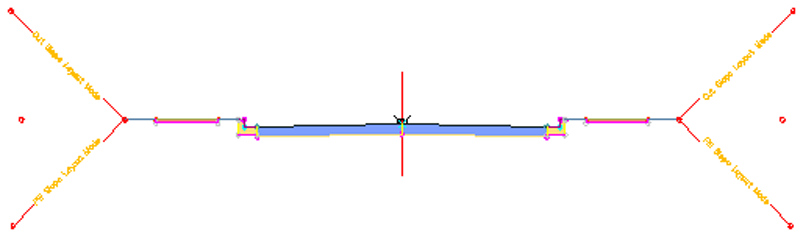

    A montagem terminada fica assim:

Para continuar com este tutorial, vá para Exercício 2: Criar um corredor com uma pista de transição.
