Exercício 1: Editar a geometria horizontal de uma intersecção

Neste exercício, você irá editar os alinhamentos que definem a geometria horizontal de uma intersecção. Você irá editar os alinhamentos de forma gráfica e de forma paramétrica e, em seguida, ver como as alterações afetam a intersecção.

Modificar parâmetros de deslocamento de bordo

  1. Abra Intersection-Edit-Horizontal.dwg, que está localizado na pasta de desenhos dos tutoriais.

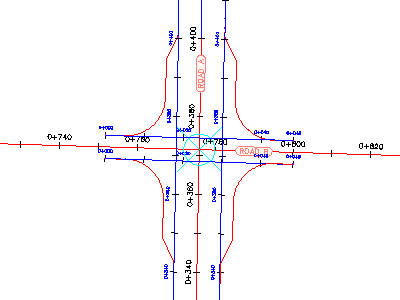

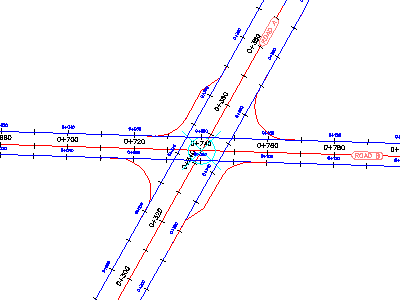

    Este desenho contém uma intersecção de uma estrada principal (Estrada A) e uma estrada secundária (Estrada B).

    • O alinhamento de bordo da estrada A se estende ao longo de todo o comprimento do alinhamento da linha de centro.
    • O alinhamento de bordo da estrada B não ultrapassa as extensões da intersecção.
    • As esquinas do meio-fio têm regiões de alargamento em todos os quatro cantos da estrada A.
  2. Clique no marcador da intersecção.

    A guia Intersecção é exibida na faixa de opções. O painel Modificar tem ferramentas que podem ser usadas para alterar os parâmetros da geometria horizontal e vertical da intersecção.

  3. Clique na guia Intersecção painel Modificar Editar deslocamentos Pesquisa.

    Os parâmetros do alinhamento de bordo são exibidos na caixa de diálogo Parâmetros de deslocamento de intersecção.

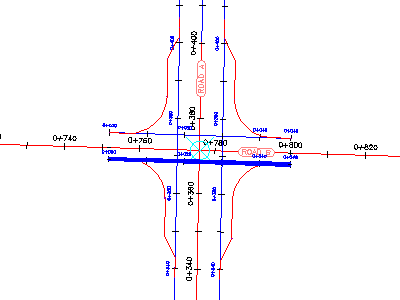

  4. Em Estrada secundária, altere o Valor de deslocamento para ambos os alinhamentos de bordo para 4.000.

    Observe que, ao alterar os valores, a intersecção é atualizada no desenho.

Modifique os parâmetros de esquina do meio-fio

  1. Clique na guia intersecção painel ModificarEditar esquina do meio-fio Pesquisa.

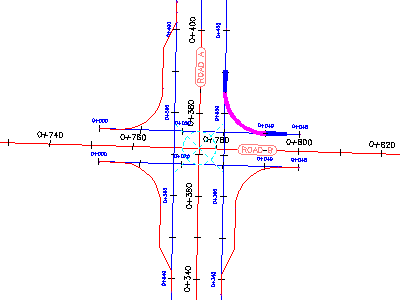

    A caixa de diálogo Parâmetros de intersecção da esquina do meio-fio exibe os parâmetros de alinhamentos de esquinas de meio-fio para o quadrante de intersecção nordeste. Esta caixa de diálogo permite alterar parâmetros básicos, bem como detalhes específicos da esquina do meio-fio em cada quadrante de intersecção.

    No desenho, note que a esquina do meio-fio selecionada atualmente é realçada.

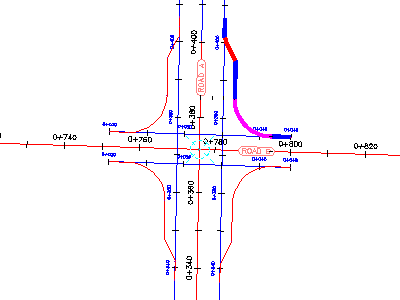

  2. Desmarque a caixa de seleção Alargar pista retorno para estrada de saída.

    Na área de desenho, a região de alargamento para o quadrante nordeste é removido.

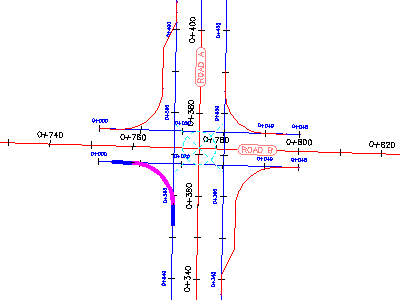

  3. Em Quadrante de intersecção, clique em SW - quadrante.
  4. Desmarque a caixa de seleção Alargar pista de retorno para estrada de saída.

Editar um alinhamento de esquinas de meio-fio pela alça

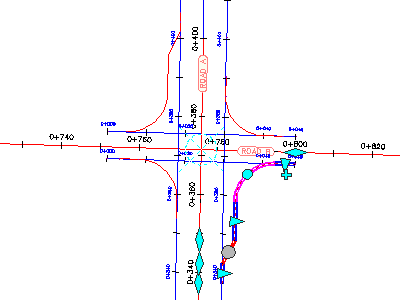

  1. No desenho, selecione o alinhamento sudeste de esquinas de meio-fio.

    As alças são exibidas ao longo do alinhamento de esquinas de meio-fio.

  2. No alinhamento da estrada A, experimente usar as alças.

    Ao mover uma alça, a região de ampliação da esquina do meio-fio se atualiza e os valores se atualizam na caixa de diálogo Parâmetros de intersecção de esquina do meio-fio.

  3. Pressione Esc.

Editar alinhamentos da linha de centro por meio da alça

  1. Selecione ambos os alinhamentos de bordo ao longo da estrada B.

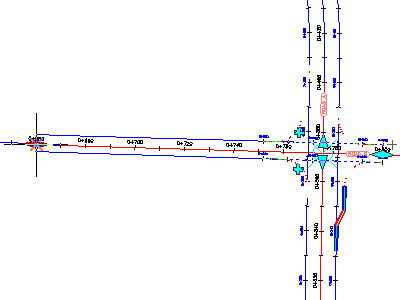

  2. Clique na alça na esquerda. Arraste a alça para a esquerda. Clique perto da estaca 0+660 para colocar a alça.

    Esta ação permite que o relacionamento entre a esquina do meio-fio e os alinhamentos de bordo sejam mantidos ao mover a intersecção ao longo do alinhamento da linha de centro.

  3. Pressione Esc.

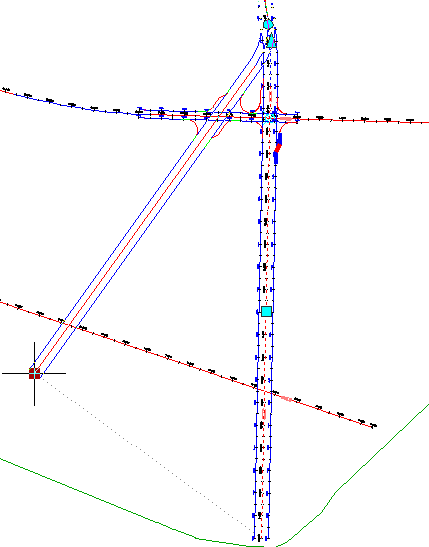

  4. Afaste o zoom para ver as extremidades de ambos os alinhamentos da linha de centro.
  5. Selecione o alinhamento da linha de centro da estrada A.
  6. Selecione a alça na extremidade sul do alinhamento.
  7. Arraste a alça para a esquerda. Clique para inserir a alça.

    A intersecção é movida ao longo do alinhamento de bordo e da linha de eixo da estrada B. Os alinhamentos de esquinas de meio-fio e os alinhamentos de bordo da estrada A se movem para acomodar o novo ponto de intersecção. A esquina do meio-fio e os parâmetros da geometria do alinhamento de bordo são mantidos.

Para continuar com este tutorial, vá para Exercício 2: Editar geometria vertical de uma intersecção.
