Exercício 1: Alterar a ordem de exibição de estilo de lote

Neste exercício, você irá controlar a exibição de linhas de lote sobrepostas.

A Ordem de exibição de estilos de loteno Autodesk Civil 3D controla quais linhas de lote são visíveis onde tipos diferentes se sobrepõem

Alterar a ordem de exibição de estilo de lote

  1. Abra o Parcel-3A.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Em Toolspace, na guiaProspector, expanda a coleção TerrenosTerreno 1. Clique com o botão direito na coleção Lotes. Clique em Propriedades.

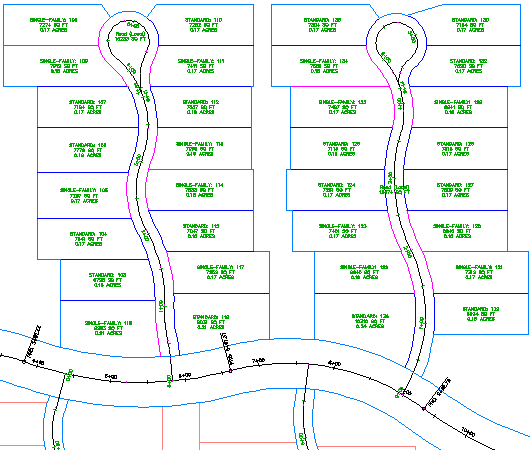

    Na área Ordem de exibição de estilo de lote, observe que lotes unifamiliares têm a ordem de exibição mais alta, o que explica porque as linhas magenta cobrem as linhas azuis padrão.

  3. Na lista Ordem de exibição de estilo de lote, selecione Padrão e clique em para movê-lo para o topo da pilha.
  4. Clique em Aplicar.

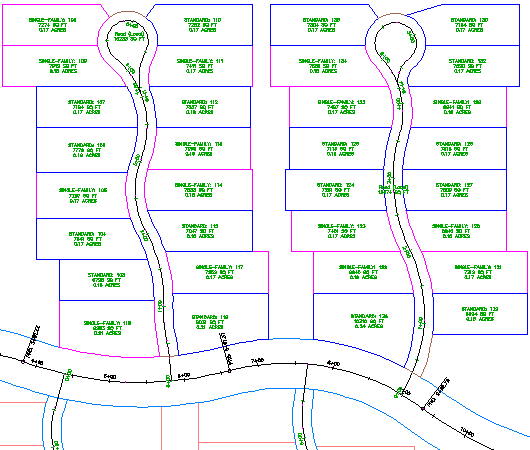

    Após o modelo ter sido novamente gerado, observe que as linhas Padrão de lote azuis substituíram as linhas rosa para lotes unifamiliares.

  5. Repita as etapas 3 e 4, mas dê ao estilo da Propriedade a ordem de exibição mais alta.

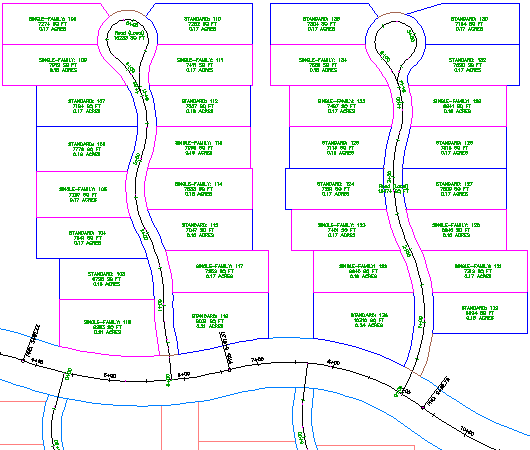

    Esta configuração exibe uma linha azul clara ao redor da extensão do terreno.

    Exploração adicional: altere novamente a ordem de exibição, movendo os lotes da Estrada (local) para o topo da ordem de exibição, movendo-os então para uma posição entre o padrão e o unifamiliar. Estas configurações alteram a exibição da bordas das estrada curvadas.

  6. Clique em OK.

Para continuar com este tutorial, vá para Exercício 2: Exportar dados do lote.
