Exercício 2: Criar uma intersecção de estrada principal com pistas de retorno
Neste exercício, você irá criar uma intersecção com pistas de entrada e saída na estrada principal. O coroamento da estrada secundária irá mesclar com a borda da estrada principal do pavimento.
É possível utilizar o fluxo de trabalho demonstrado neste exercício para criar uma intersecção com qualquer combinação de pistas de retorno na esquina do meio-fio.
Especificar a localização da intersecção e a estrada principal
Clique na guia Início painel Criar projeto menu suspenso IntersecçõesCriar intersecçãoPesquisa.

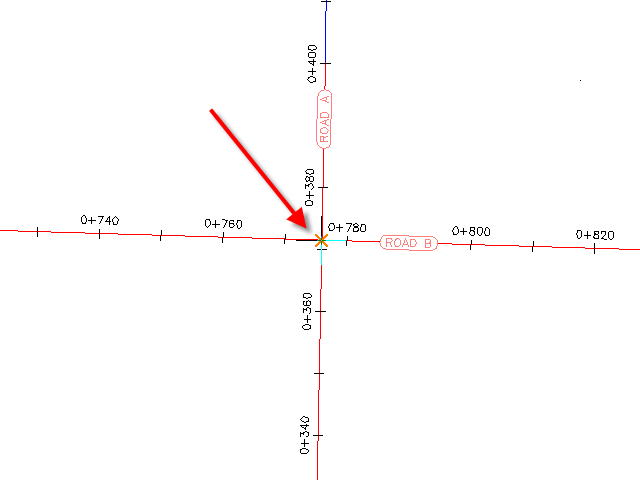

No desenho, clique no ponto de intersecção dos alinhamentos da estrada A e da estrada B.

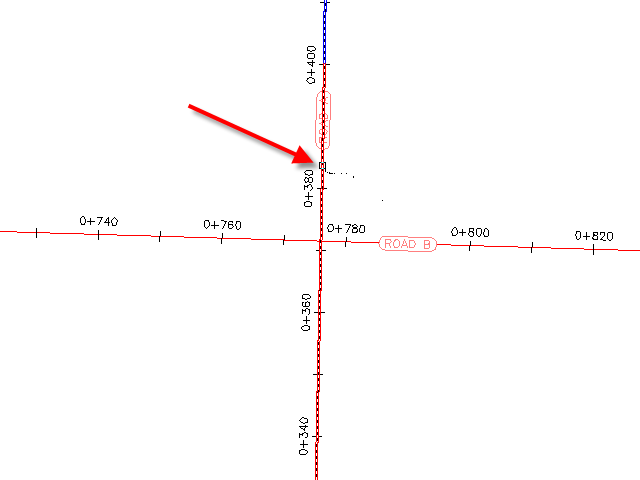

Clique no alinhamento da Estrada A para especificá-la como a estrada principal.
Especifique os parâmetros de declividade do corredor
No assistente Criar intersecção, na página Geral, em Tipo de corredor da intersecção, selecione Coroamento da estrada principal mantido.
Clique em Avançar.
Especifique os parâmetros da geometria horizontal e vertical
Na página Detalhes da geometria, clique em Parâmetros de deslocamento.
Parâmetros padrão de geometria horizontal e vertical são armazenados nas configurações do desenho. É possível modificar os parâmetros padrão durante o processo de criação da intersecção.
Na caixa de diálogo Parâmetros de deslocamento, especifique os seguintes parâmetros:
Estrada primáriaDefinição de alinhamento de bordo esquerdoValor de deslocamento: 6.0000
Estrada primáriaDefinição de alinhamento de bordo direitoValor de deslocamento: 6.0000
Estrada secundáriaDefinição de alinhamento de bordo esquerdoValor de deslocamento: 3.0000
Estrada secundáriaDefinição de alinhamento de bordo direitoValor de deslocamento: 3.0000
Criar novos deslocamentos do início ao fim das linhas de eixo: Selecionado
Clique em OK.
Na página Detalhes da geometria, clique em Parâmetros da esquina do meio-fio.

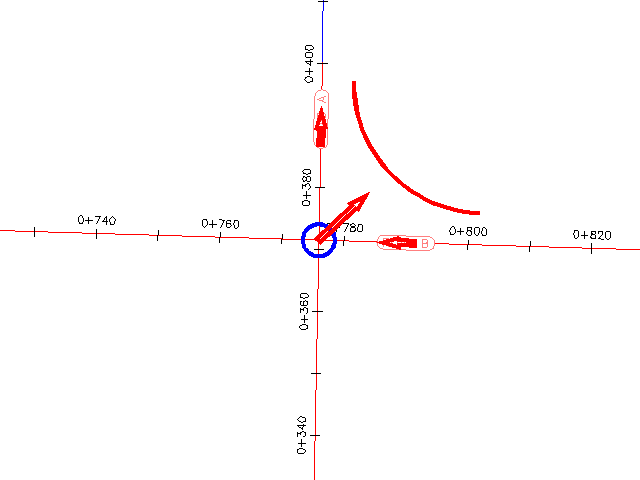

Os parâmetros padrão do primeiro quadrante de intersecção são exibidos na caixa de diálogo Parâmetros de intersecção da esquina do meio-fio. No desenho, o primeiro quadrante é realçado e as setas indicam a direção do tráfego de entrada e de saída.
Nota:
Se não for possível ver os gráficos temporários, mova a caixa de diálogo.
Na caixa de diálogo Esquina do meio-fio da intersecção, marque a caixa de seleção Ampliar pista de retorno para a estrada de saída.
A coleção de parâmetros Detalhes do alargamento na pista de saída é exibida na árvore de propriedades. A realçar uma propriedade, o gráfico de visualização na parte inferior da caixa de diálogo é atualizado para ilustrar a propriedade em uma intersecção típica. Examine os valores padrão que foram especificadas para o desenho, mas não altere nenhum deles.
Clique em Avançar.
Para Quadrante - SE, marque a caixa de seleção Alargar pista de retorno para estrada de entrada.
Clique em Avançar.
Para Quadrante - SO, marque a caixa de seleção Alargar pista de retorno para estrada de saída.
Clique em Avançar.
Para Quadrante - NO, marque a caixa de seleção Alargar pista retorno para estrada de entrada.
Clique em OK.
No assistente Criar intersecção, assegure-se de que a caixa de seleção Criar perfis de deslocamento e de esquina do meio-fio esteja selecionada.
Clique em Avançar.
Especificar os parâmetros do corredor
Na página Regiões do corredor, especifique as seguintes opções:
Criar corredores na área de intersecção: selecionada
Criar um novo corredor: Selecionado
Selecionar superfície à talude: terreno existente
Na caixa de diálogo Selecionar arquivo de conjunto de montagem, navegue para a Pasta de montagens.
Selecione _Autodesk (Metric) Assembly Sets.xml. Clique em Abrir.
Em Manter coroamento da estrada prioritária na linha Concordâncias da esquina do meio-fio, clique em .
É possível utilizar a caixa de diálogo Selecionar uma montagem para substituir uma montagem por outra montagem que esteja no desenho atual. Para salvar suas alterações como um novo conjunto de montagens, clique em Salvar como na página Regiões do corredor. Para este exercício, você irá aceitar as definições padrão de montagem.

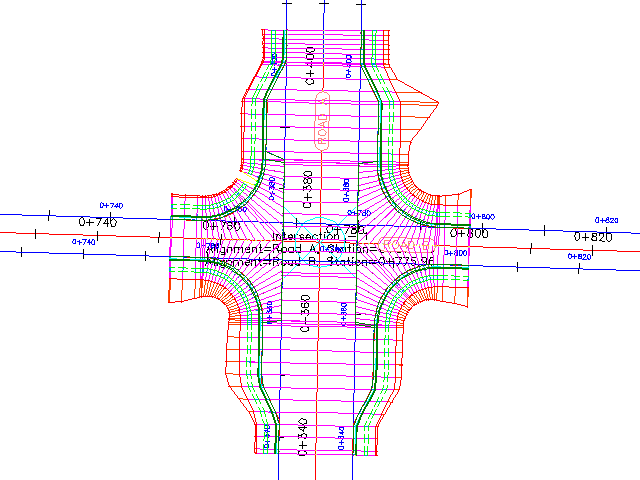

A intersecção será criada e novas regiões do corredor serão criadas na área da intersecção. Observe que as esquinas do meio-fio têm regiões de alargamento para permitir que o tráfego saia da estrada e mescle na Estrada A.
