Exercício 3: Aplicar uma máscara a um alinhamento

Neste exercício, você irá ocultar uma parte de um alinhamento da vista.

Ao aplicar uma máscara a uma parte de um alinhamento, as subentidades, as legendas e os pontos de marcador do alinhamento não são desenhados. Estes itens ainda existem, mas são ocultos da vista.

Este recurso é útil ao trabalhar em uma intersecção. Em muitos casos, não é preciso ver a geometria do alinhamento que passa pela intersecção. Neste exercício, você irá mascarar a parte de um alinhamento de bordo que passa por uma intersecção.

Este exercício continua a partir do Exercício 2: Editar um alinhamento por meio de alça.

Especificar as estacas do alinhamento para mascarar

  1. Abra Align-5.dwg, que está localizado na pasta de desenhos dos tutoriais.

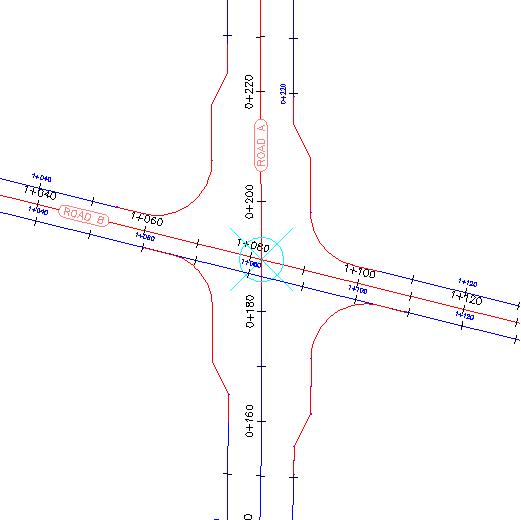

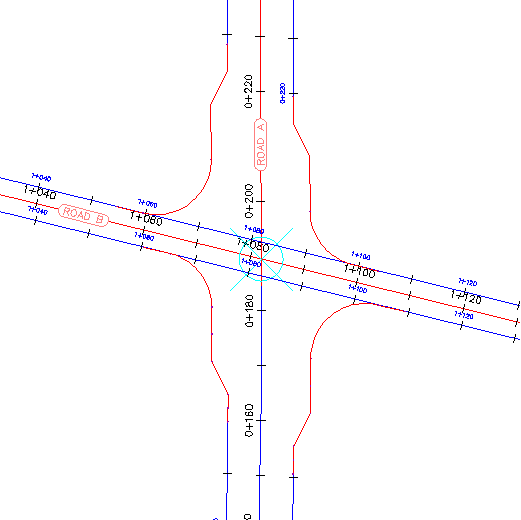

    O desenho contém uma intersecção de quatro vias. Observe que os alinhamentos de bordo ao longo da Estrada A não são exibidos na área de intersecção. Cada um desses alinhamentos tem uma máscara aplicada à região que passa pela intersecção. Nos passos seguintes, você irá aplicar uma máscara aos alinhamentos de bordo ao longo da Estrada B.

  2. Selecione o alinhamento de bordo no lado norte da Estrada B.
  3. Clique na guiaAlinhamento de bordo painel Modificar menu suspenso Propriedades do alinhamentoPropriedades do alinhamento Pesquisa.
  4. Na caixa de diálogo Propriedades do alinhamento, clique na guiaMáscara.
  5. Na guiaMáscara, clique em .

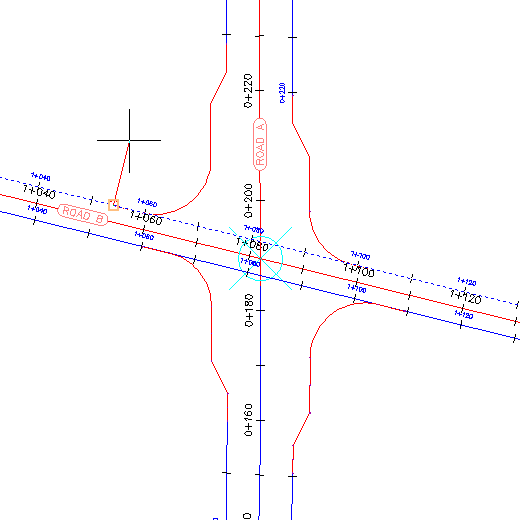

  6. No desenho, clique no ponto final na esquina do meio-fio ao noroeste para especificar o ponto inicial da região mascarada.

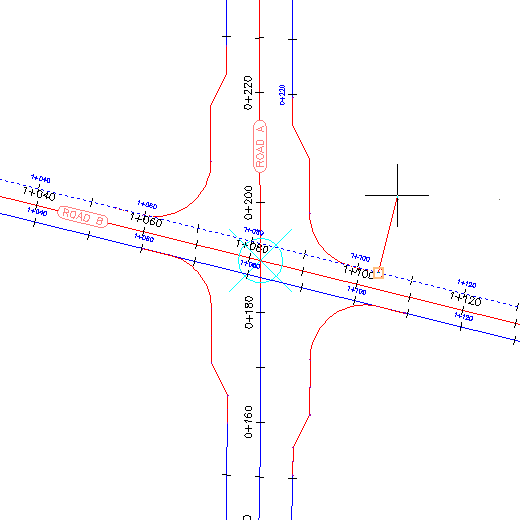

  7. Clique no ponto final na esquina do meio-fio ao noroeste para especificar o ponto final da região mascarada.
  8. Na caixa de diálogo Propriedades do alinhamento, clique em Aplicar.

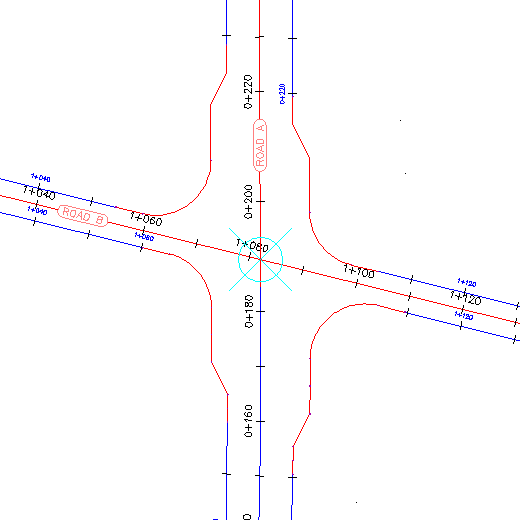

    A máscara será aplicada na região especificada.

Exploração adicional: Aplicar máscaras aos alinhamentos de bordo das estrada de oeste para leste.

Para continuar para o próximo tutorial, vá para Trabalhar com alinhamentos de bordo.
