Exercício 2: Criar dados de levantamento topográfico usando o Editor de poligonal

Neste exercício, você usará o Editor de poligonal para criar dados de levantamento topográfico.

Os Editor de poligonal é usado para editar as observações de uma poligonal nomeada existente ou inserir observações de poligonal a uma nova poligonal.

Este exercício continua a partir do Exercício 1: Criar dados de levantamento topográfico usando a guia Toolspace de levantamento topográfico.

Criar um novo banco de dados de levantamento topográfico

  1. Abra o Survey-4B.dwg, que está localizado na pasta de desenhos dos tutoriais.
  2. Em Toolspace, na guia Levantamento topográfico, clique com o botão direito em Bancos de dados de levantamento topográfico. Clique em Novo banco de dados local de levantamento topográfico.
  3. Na caixa de diálogo Novo banco de dados de levantamento topográfico, para o nome, insira Levantamento topográfico 3. Clique em OK.
  4. Em Toolspace, na guiaLevantamento topográfico, clique com o botão direito no banco de dados Levantamento topográfico 3. Clique em Editar configurações do banco de dados do levantamento topográfico.
  5. Na caixa de diálogo Configurações do banco de dados de levantamento topográfico, em Padrões de tipo de medida, especifique os seguintes parâmetros:
    • Tipo de ângulo: Ângulo
    • Tipo de distância: Horizontal
    • Tipo vertical: Nenhum
    • Tipo de alvo: Nenhum
  6. Clique em OK.

Criar uma rede de levantamento topográfico

  1. Em Toolspace, na guiaLevantamento topográfico, expanda o banco de dados Levantamento topográfico 3. Clique com o botão direito na coleção Redes. Clique em Novo.
  2. Na caixa de diálogo Rede, em Nome, insira Rede de levantamento topográfico 3.
  3. Clique em OK.

Configurar uma poligonal e definir os pontos de controle

  1. Em Toolspace, na guiaLevantamento topográfico, expanda os Bancos de dados de levantamento topográficoLevantamento topográfico 3RedesRede de levantamento topográfico 3. Clique com o botão direito na coleção Poligonais. Clique em Novo.
  2. Na caixa de diálogo Nova poligonal, em Nome, insira Poligonal 3. Clique em OK.
  3. Na guiaLevantamento topográfico, selecione a coleção Levantamento topográfico. Na vista em lista, clique com o botão direito em Levantamento topográfico 3. Clique em Editar poligonal.
  4. Na caixa de diálogo Especificar configuração inicial, especifique os seguintes parâmetros:
    • Estaca inicial: 1
    • Visão traseira inicial: 4
  5. Clique em OK.
  6. Uma mensagem será exibida indicando que ponto da estaca inicial 1 não foi definido. Clique em Sim para defini-lo.
  7. Na caixa de diálogo Novo ponto de controle, especifique os seguintes parâmetros:
    • Número do ponto: 1
    • Leste: 1000
    • Norte: 1000
    • Descrição: STA 1
  8. Clique em OK.
  9. Uma mensagem será exibida indicando que 4 pontos de visão traseira não foram definidos. Clique em Sim para defini-lo.
  10. Uma mensagem será exibida indicando que uma direção de visão traseira deve ser criada. Clique em Sim para criá-la.
  11. Na caixa de diálogo Nova direção, especifique os seguintes parâmetros:
    • Direção: 45
    • Tipo de direção: Azimute
  12. Clique em OK.

    O Editor de poligonal será exibido.

  13. No lado direito do editor, para Estaca 1, Visão traseira 4, especifique os seguintes parâmetros:
    • p
    • (número do ponto): 2
    • Ângulo: 90
    • Distância: 100
    • Descrição: STA 2
  14. Para Estaca 2, Visão traseira 1, especifique os seguintes parâmetros:
    • (número do ponto): 3
    • Ângulo: 90
    • Distância: 100
    • Descrição: STA 3
  15. Para Estaca 3, Visão traseira 2, especifique os seguintes parâmetros:
    • (número do ponto): 4
    • Ângulo: 90
    • Distância: 100
    • Descrição: STA 4
  16. Para Estaca 4, Visão traseira 3, especifique os seguintes parâmetros:
    • (número do ponto): 1
    • Ângulo: 90
    • Distância: 100
    Nota: Caso não veja uma opção de entrada de Estaca 4, Visão traseira 3 no Editor de poligonal, salve as informações da poligonal clicando em e, a seguir, feche e reabra o Editor de poligonal.
  17. Clique em para salvar as informações da poligonal.
  18. Na guiaLevantamento topográfico, clique com o botão direito em Rede de levantamento topográfico 3 e clique em inserir no desenho.

    Os novos dados do levantamento topográfico serão exibidos no desenho.

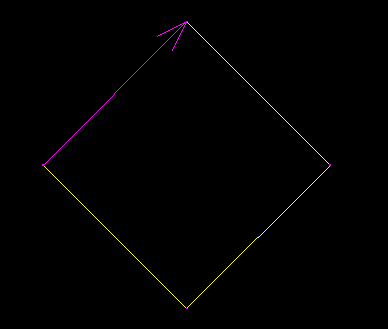

    A ilustração a seguir mostra como seria a aparência da rede.

Para continuar com este tutorial, vá para Exercício 3: Criar dados de levantamento topográfico usando a janela de comando do levantamento topográfico.
