Exercício 2: Atribuir elevações de linha do recurso

Neste exercício, você irá atribuir elevações às linhas do recurso criadas a partir de linhas do AutoCAD no exercício anterior.

Este exercício continua a partir do Exercício 1: Criar linhas de recurso.

Editar as elevações da linha do recurso

    Nota:

    Este exercício usa o Grading-2.dwg com as modificações feitas no exercício anterior.

  1. Clique na guiaModificar painel Editar elevaçõesEditor de elevação Pesquisa.
  2. Clique na linha do recurso que se estende dos círculos C, D, E a F.

    No Editor de elevação de nivelamento, você verá o comprimento de cada segmento e as elevações em cada vértice. Observe que, conforme especificado no Exercício 1: Criar linhas do recurso, a elevação do primeiro ponto é de 688.000 e a elevação do último ponto corresponde com a elevação da superfície. Os valores de elevação dos dois pontos intermediários são automaticamente interpolados com base nos valores de ponto inicial e final. É possível utilizar esta tabela para editar a elevação e os valores de declividade. Agora você irá atribuir valores de elevação para a linha AB.

  3. Clique em e clique na linha do recurso entre os círculos A e B. O Editor de elevação de declividade agora exibe as elevações ao longo da linha do recurso entre os círculos A e B.
  4. Clique duas vezes no valor de elevação da estaca inicial (0+00.00) e altere para 630.00’. Este valor o colocará a alguns pés abaixo da superfície. Alterar a elevação do ponto final para 690.00’.

    Nos próximos passos, você irá inserir um ponto de elevação na linha do recurso.

Inserir um ponto de elevação em uma linha de recurso

  1. No Editor de elevação de declividade, clique em (Inserir ponto de elevação).

    Na linha do recurso AB, você verá um círculo pequeno e uma dica de ferramenta que mostra o valor da estaca e a elevação do ponto. É possível utilizar o cursor para mover o ponto para uma nova localização.

  2. Mova o ponto para uma localização próxima ao meio da linha do recurso e clique.
  3. Na caixa de diálogo Inserir PVI, há a opção de mover o ponto de elevação para uma determinada estaca. Clique em OK.

    O ponto será adicionado à tabela no Editor de elevação de declividade, onde é possível editar a estaca, a elevação, a declividade e o comprimento (distância entre pontos).

  4. Clique na linha do recurso AB.

    Alças de edição são exibidas para os pontos finais e de elevação. É possível clicar no ponto de elevação e deslizá-lo ao longo da linha. Também é possível clicar em uma das extremidades e movê-la para uma nova localização. Ao executar uma edição por alça, os valores no Editor de elevação de declividade se atualizam.

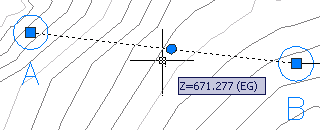

  5. Mova o cursor por sobre a superfície perto do ponto de elevação para ver a elevação da superfície exibida.
  6. No Editor de elevação de declividade, defina o ponto de elevação para uma elevação que está na superfície circundante ou abaixo dela.

    Nos próximos passos, você irá espelhar a linha do recurso BC pela superfície do terreno existente. Este comando atribui uma elevação para cada vértice da linha do recurso.

Espelhar uma linha do recurso em uma superfície

  1. Se necessário, pressione Esc ou duas vezes para cancelar a seleção da linha do recurso AB.
  2. Clique na guiaModificar painel Editar elevaçõesElevações a partir da superfície Pesquisa.
  3. Na caixa de diálogo Definir elevação a partir da superfície, certifique-se de que Inserir pontos das rampas verticais intermediários esteja marcada e que Elevação relativa à superfície esteja desmarcada. Clique em OK.
    Nota: Para obter mais informações sobre como utilizar a opção Elevação relativa à superfície para criar uma linha de recurso relativa e dinâmica de uma superfície, consulte Sobre as linhas de recurso relativas às superfícies.
  4. Clique na linha do recurso BC, clique com o botão direito e clique em Enter para finalizar o comando.
  5. Clique novamente na linha do recurso BC. Um ponto de elevação foi adicionado onde a linha cruza a borda de um triângulo na superfície TIN.
  6. Clique com o botão direito e clique em Editor de elevação.

    O Editor de elevação exibirá os dados de cada ponto de elevação ao longo da linha do recurso BC, incluindo sua elevação, a distância e a declividade para o próximo ponto. Uma linha do recurso na superfície como essa pode ser um ponto inicial útil para um nivelamento. É possível usar os controles na parte superior do Editor de elevação de nivelamento para adicionar e excluir pontos de elevação e para ajustar suas elevações. É possível selecionar vários pontos na tabela para as operações do grupo, tais como elevar ou baixar a mesma quantidade, ou “nivelar” suas elevações para o mesmo valor.

  7. Clique em para fechar o Editor de elevação de nivelamento.

Para continuar com este tutorial, vá para Exercício 3: Criar nivelamento.
