Exercício 2: Alterar o estilo de perfil

Neste exercício, você irá alterar um estilo de perfil de duas formas diferentes.

Primeiro, você irá alterar um estilo de perfil de forma global, que altera a aparência do perfil em todos os gráficos do perfil. Você então vai aprender como substituir um estilo de perfil em um único gráfico do perfil longitudinal. Finalmente, você irá ocultar os perfis de deslocamento.

Este exercício continua a partir do Exercício 1: Criar e exibir perfis de superfície com deslocamentos.

Criar um gráfico do perfil longitudinal

  1. Abra Profile-2B.dwg, que está localizado na pasta de desenhos de tutoriais.
  2. Clique na guiaInícioGráficos do perfil e da seção painel Gráfico do perfil longitudinal menu suspenso Criar gráfico do perfil longitudinal Pesquisa.
  3. No assistente Criar gráfico do perfil longitudinal, na página Geral, em Selecionar Alinhamento, clique em Ridge Road.
  4. Clique em Opções de exibição do perfil.
  5. Em Especificar opções de exibição do perfil, na coluna Estilo, clique duas vezes na célula do perfil de deslocamento esquerdo.
  6. Na caixa de diálogo Selecionar estilo de perfil, selecione Padrão. Clique em OK.
  7. Na coluna Nome, selecione a primeira linha. Mantenha pressionada a tecla Shift e selecione a última linha.
  8. Na coluna Legendas, clique duas vezes em uma das células.
  9. Na caixa de diálogo Selecionar conjunto de legendas de perfil, selecione <Nenhum>. Clique em OK.
  10. No assistente Criar gráfico do perfil longitudinal, clique em Criar gráfico do perfil longitudinal.
  11. Efetue o pan para uma localização acima da parte superior do primeiro gráfico do perfil longitudinal e, a seguir, clique no desenho.

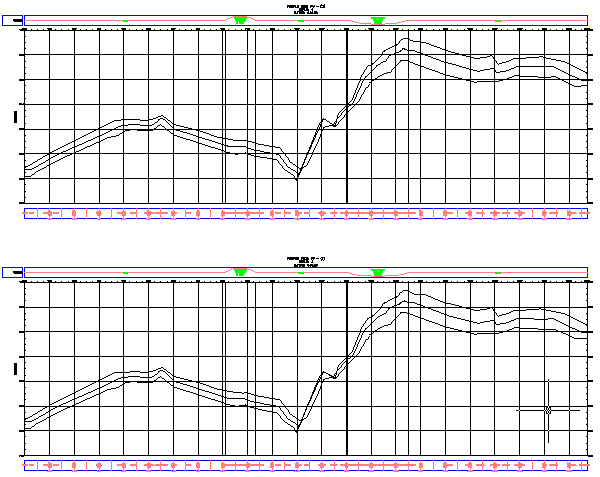

    O novo gráfico do perfil longitudinal, PV - (2), será desenhado. O perfil de deslocamento esquerdo terá a mesma cor que os outros dois perfis.

  12. Efetue o pan para o gráfico inferior do perfil, PV - (1).

    Observe que sua linha de deslocamento esquerda também foi alterada. O perfil de deslocamento esquerdo foi alterado porque o estilo do perfil foi alterado, o que afeta todas as instâncias do perfil em todos os gráfico do perfil longitudinal no desenho.

Alterar um estilo de perfil

  1. Selecione a malha do gráfico do perfil longitudinal PV - (1). Clique com o botão direito do mouse. Clique em Propriedades do gráfico do perfil longitudinal.
  2. Clique na guiaPerfil.

    Nesta aba, é possível alterar as propriedades de uma linha do perfil após ela ter sido desenhada em uma gráfico do perfil longitudinal.

  3. Na guiaPerfis, role até que você possa ver as colunasEstilo e Substituir estilo.
  4. Na coluna Substituir estilo do deslocamento esquerdo, clique duas vezes na caixa de seleção.
  5. Na caixa de diálogo Selecionar estilo de perfil, selecione Terreno existente. Clique em OK.
  6. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, clique em Aplicar.

    O perfil de deslocamento esquerdo muda para vermelho (refletindo o estilo do terreno existente) no gráfico do perfil longitudinal PV - (1), mas não no PV - (2). Os perfis de deslocamento esquerdos serão diferentes, porque você substituiu o estilo do perfil para gráfico do perfil longitudinal determinado, mas não alterou o estilo do perfil. É possível usar uma substituição de estilo para preservar o estilo do perfil em um gráfico do perfil longitudinal, protegendo-o de alterações futuras de estilo.

    Exploração adicional: na caixa de diálogo Propriedades do gráfico do perfil longitudinal, desmarque a caixa de seleção Substituir estilo para o deslocamento esquerdo. Clique na coluna Estilo deste deslocamento, altere-o para Padrão e então clique em Aplicar. Isto altera o estilo do perfil e afeta ambos os gráficos do perfil no desenho.

    Nota:

    A linha de deslocamento esquerda é um perfil estatístico e aproximado do terreno ao longo da linha de energia. Opcionalmente, se quisesse visualizar o perfil real, seria possível criar um perfil e um gráfico do perfil longitudinal com base no alinhamento da linha de energia.

Para continuar com este tutorial, vá para Exercício 3: Rever as características de perfil da superfície.
