Neste exercício, você aprenderá algumas maneiras de visualizar objetos de desenho em vistas tridimensionais.
Este exercício continua a partir do Exercício 2: Alterar a exibição de um objeto.
Examinar a exibição do objeto em vistas de modelo
Este tutorial utiliza o Intro-2.dwg do tutorial anterior.

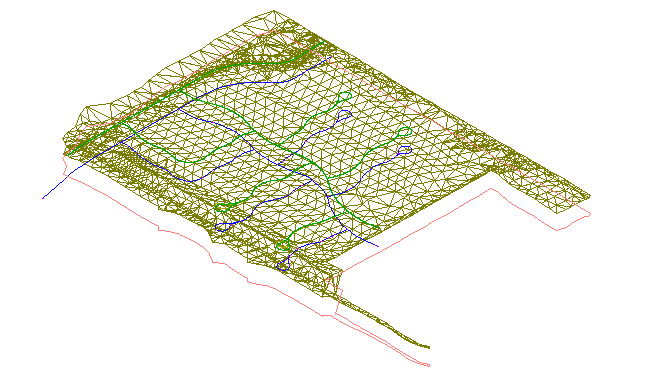

Uma vista isométrica sudeste da superfície é exibida na viewport esquerda e a viewport direita permanece na vista da planta.
Observe que as linhas verdes e azuis. As linhas verde são os layouts dos perfis que foram examinados no gráfico do perfil longitudinal. Eles são verde porque a direção da vista do Modelo em seu estilo indicou que eles serão exibidos como verde. As linhas azuis sob a superfície são os alinhamentos horizontais a partir dos quais os perfis foram criados.
Alterar o estilo visual da superfície

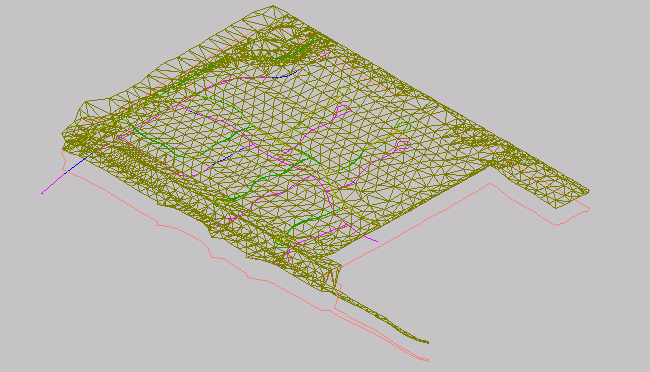

Os estilos visuais do AutoCAD dão uma visualização básica e rápida de um objeto que é útil para apresentação na tela no Autodesk Civil 3D. O estilo visual da Estrutura de arame 3D exibe a superfície na vista do modelo sem aplicar um material de aterro ao objeto.
Observe que um cubo é exibido no canto superior direito. Este é o AutoCAD ViewCube, que fornece informações visuais sobre a orientação atual de um modelo. É possível utilizar o ViewCube para ajustar o ponto de vista do modelo quando um estilo visual tiver sido aplicado.

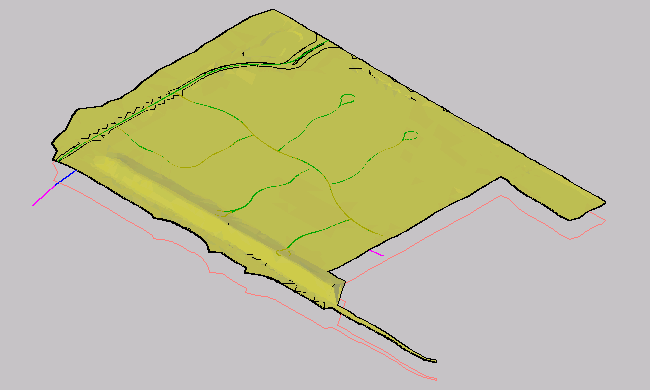

O estilo visual Conceitual sombreia o objeto e suaviza as bordas entre as faces poligonais. O sombreamento neste estilo usa o estilo de face Gooch, uma transição entre cores frias e quentes em vez de escuro para claro. O efeito é menos realista, mas pode facilitar a visualização dos detalhes do modelo.

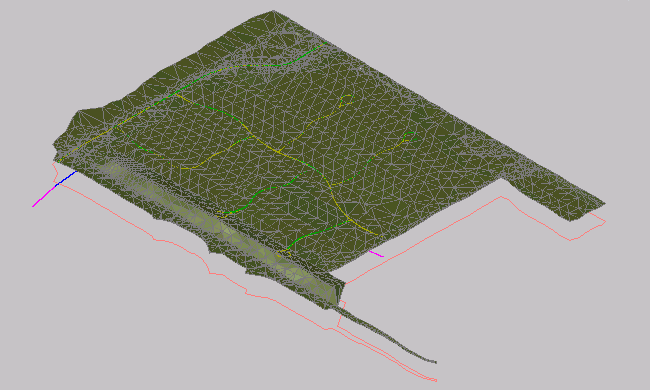

Este estilo visual Realista sombreia a superfície e suaviza as bordas entre as faces poligonais. O material de renderização que é especificado no estilo de superfície é exibido.
