Para criar pontos em intersecções

Interpola os pontos onde duas entidades intercedem ou fariam intersecção se estendidos.

Defina a região de interpolação ao especificar os pontos de controle inicial e final, ou clique perto do ponto inicial de um objeto.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Clique na guia Iníciopainel Criar dados do solomenu PontosCriar pontos - InterpolarIntersecção.
  3. Especifique a região de interpolação para a primeira intersecção, executando um dos procedimentos a seguir:
    • Selecione um ponto no desenho e insira uma elevação para o primeiro ponto. Especifique o segundo ponto e, a seguir, insira D para especificar a diferença na elevação entre dois pontos, ou insira S para especificar a inclinação do primeiro ponto para o segundo ponto.
    • Utilize comandos transparentes para especificar o ponto.
    • Insira Ee selecione um arco, linha, linha de recurso, linha de lote ou polilinha. Especifique a distância de deslocamento inserindo a distância, selecionando um ponto ou utilizando Comandos transparentes.
  4. Repita a Etapa 4 para especificar a segunda região de interpolação.

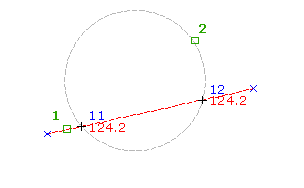

  5. No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

  6. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
    • Clique perto do X onde deseja criar o ponto.
    • Insira A para inserir pontos em ambas as intersecções.
  7. Insira uma descrição ou pressione Enter para ignorar a descrição.
