Caixa de diálogo Configurações do perfil do trecho de tubulação

Use esta caixa de diálogo para especificar as configurações do perfil do trecho de tubulação.

É possível especificar um deslocamento, uma referência de deslocamento e um estilo de deslocamento para o perfil do trecho de tubulação.

Geral

Trecho de tubulação

Especifica o nome do trecho de tubulação ao qual as configurações selecionadas serão aplicadas.

Estilo do deslocamento

Especifique um dos seguintes estilos para o perfil do trecho de tubulação:

• Comprimento do corte. Especifica que o deslocamento deve ser aplicado a cada comprimento da tubulação (com base no comprimento de corte definido para a peça da tubulação) na parte superior da geometria do trecho de tubulação.
• Deslocamento nas dobras. Especifica que o deslocamento será aplicado à parte superior da geometria da dobra no trecho de tubulação.

Perfil de referência

Especifica uma referência de deslocamento para o trecho de tubulação. Especifique um dos seguintes:

• None. Não aplica nenhum deslocamento ao trecho de tubulação.
• Perfil. Utiliza um perfil de superfície, um perfil de layout ou um perfil criado com o trecho de tubulação como referência de deslocamento. Selecione um perfil na lista.
• Criar a partir da superfície. Cria um novo perfil a partir de uma superfície existente no desenho. Selecione uma superfície na lista Selecionar uma superfície.

Distância de deslocamento

Especifica a distância de deslocamento entre o local do Estilo do deslocamento e o Perfil de referência do trecho de tubulação. Selecione Atualizar dinamicamente para manter o deslocamento se o trecho de tubulação for modificado. Por padrão, o trecho de tubulação inteiro é deslocado, a não ser que tenham sido criados intervalos de estacas não especificados como dinâmicos na guia Substituições.

Desenhar perfil em

Especifica o gráfico do perfil longitudinal no qual exibir o trecho de tubulação. Selecione uma das seguintes opções:

• Novo gráfico do perfil longitudinal. Abre o assistente Criar gráfico de perfil longitudinal, no qual você pode especificar as configurações que deseja usar para criar um novo gráfico do perfil longitudinal para o perfil do trecho de tubulação no desenho.
• Gráfico do perfil longitudinal existente. Solicita que você selecione um gráfico do perfil longitudinal existente no qual exibir um novo perfil de trecho de tubulação ou atualizar um perfil de trecho de tubulação existente.
• Somente atualizar. Atualiza o perfil, mas não solicita que você especifique um gráfico do perfil longitudinal.

Sobrepor

Lista de intervalos de deslocamento do trecho de tubulação

• Adicionar intervalo. Adiciona uma linha à lista de intervalos de deslocamento do trecho de tubulação. Após a criação, adicione as informações do intervalo de estacas e determine se ele deve ser atualizado dinamicamente pela Distância de deslocamento definida na guia Geral. Se o intervalo não for definido como dinâmico, os objetos da rede pressurizada contidos no intervalo só serão ajustados para permitir a manutenção da conexão com os objetos de fora do intervalo, mas não com o deslocamento.

  O intervalo será automaticamente definido como não dinâmico se os deslocamentos forem editados manualmente no intervalo.

  Nota: A adição de cotovelos e PVIs ao desenho adicionará automaticamente um novo intervalo.
• Remover intervalo. Exclui uma ou mais linhas selecionadas da lista de intervalos de deslocamento do trecho de tubulação.
  Nota: A remoção de cotovelos e PVIs do desenho remove os intervalos associados.
• Nº. Identificador numérico do intervalo de deslocamento do trecho de tubulação.
• Estaca inicial. Indica a primeira estaca do intervalo do trecho de tubulação. Você pode inserir a estaca inicial manualmente na linha ou clicar em e selecionar a localização na área de desenho.
• Estaca final. Indica a última estaca do intervalo do trecho de tubulação. Você pode inserir a estaca final manualmente na linha ou clicar em e selecionar a localização na área de desenho.
• Perfil de referência. Especifica que o intervalo deverá ser afetado pelas alterações feitas em um perfil de referência especificado quando a opção Atualizar automaticamente estiver selecionada na guia Geral.

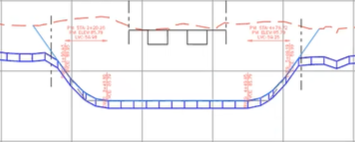

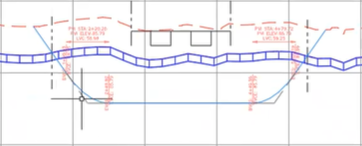

  Antes de seguir o perfil de referência	Após seguir o perfil de referência no intervalo de substituições

• Distância. Especifica a distância de substituição de deslocamento do intervalo de estacas.
• Estilo. Especifica o estilo de substituição de deslocamento do intervalo de estacas. É possível selecionar Comprimento do corte ou Deslocamento no acessório.

Limpar PVIs

Remove PVIs de intervalos de estaca substituídos que não são dinâmicos e não têm cotovelos verticais.
