Sobre as máscaras de superfície

Utilize máscaras para bloquear áreas de uma superfície e impedi-las de serem exibidas ou para renderizar uma seção da superfície utilizando um material de renderização especificado.

Tipo de máscaras

Defina um dos dois tipos de máscaras de superfície: externa ou interna.

Nota: Se você definir uma máscara interior, você não poderá usar uma máscara exterior na mesma superfície.

Máscaras externas

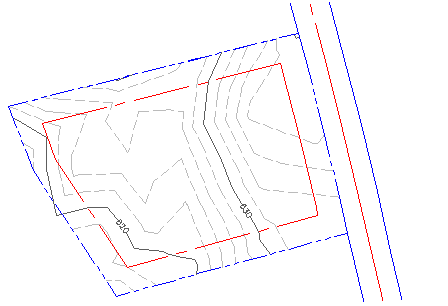

Ao definir uma máscara como um tipo externo, a parte da superfície fora do polígono definido será ocultada (a exibição do lado de fora é recortada para os segmentos da máscara):

Máscaras internas

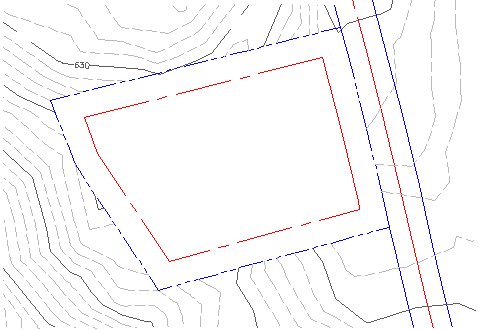

Ao definir uma máscara como um tipo interno, a parte da superfície residente no interior do polígono definido é ocultada:

Nota: Somente uma máscara interna pode ser definida em uma superfície.

Propriedade de máscara somente para renderização

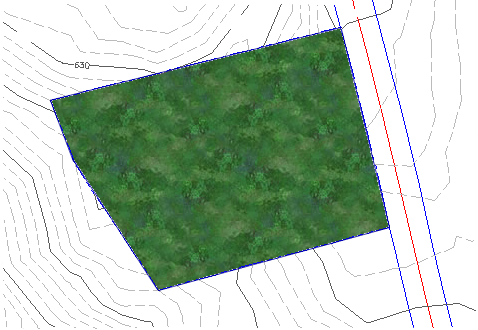

Ao definir uma máscara interna ou externa como sendo de renderização apenas, o material de renderização especificado será aplicado no lado de dentro ou de fora do polígono da máscara. A exibição da superfície não será mascarada, mas quando a superfície for renderizada, o material de renderização padrão será exibido. A ilustração a seguir mostra o material de renderização aplicado a uma máscara interna:

Definindo máscaras

Máscaras podem ser definidos a partir de lotes do Autodesk Civil 3D e a partir dos seguintes tipos de objetos de tipo de polígono:

  • Polilinhas
  • Polilinhas 3D
  • Círculos
  • Elipses
  • Retângulos
  • Faces
  • Imagens de levantamento topográfico
  • Linhas do recurso
  • Segmentos de lote
  • Superfícies

Ao definir uma máscara a partir de um objeto selecionado, a geometria da máscara será atualizada automaticamente quando você efetuar alterações no objeto original. Se o objeto original for excluído do desenho, a máscara também será excluída.

Exibição de máscaras

A exibição da máscara será baseada nas configurações de exibição do estilo de superfície referenciado. O tipo de exibição será recortado para os segmentos da máscara ou interceptará os segmentos:

Tipo de exibição

Aparar/Cruzamento

Pontos

Aparar
Triângulos Cruzamento
Bordo N/A*
Curvas de nível

Aparar

Malha Aparar
Direções Cruzamento
Elevações Cruzamento
Inclinações Cruzamento
Setas de inclinação Cruzamento
Bacias hidrográficas Cruzamento

* A exibição do bordo não é afetada por máscaras.

A ilustração a seguir é um exemplo de exibição de cruzamento (triângulos):

A ilustração a seguir é um exemplo de exibição recortada (curvas de nível):
