Para localizar e corrigir as linhas obrigatórias cruzadas da superfície

  1. Clique na guia AnalisarDados do soloSolucionar linhas obrigatórias com intersecção Pesquisa.
  2. No prompt de entrada dinâmica ou na linha de comando, especifique a localização para procurar as linhas obrigatórias cruzadas: Banco de dados de levantamento topográfico, Imagem ou Superfície.
  3. Na vista Linhas obrigatórias cruzadas exibida, veja a lista de dados de linhas obrigatórias de intersecção, por exemplo:
    Linha obrigatória 1 Linha obrigatória 2 Leste Norte Diferença de elevação
    Inclinações Estrada de terra batida 2449329.6678’ 6934649.2363’ -2,498'
    Inclinações Estrada de brita 2449426.7324 ' 6934651.3785’ 3,604'
  4. Para visualizar as linhas obrigatórias cruzadas no desenho, clique em um item na lista e, em seguida, clique em Zoom para.
    Nota: Se a opção Auto Zoom estiver selecionada, o ponto de intersecção do par de linhas obrigatórias é automaticamente centralizado e o zoom é aplicado.

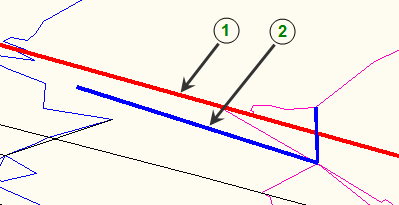

    A linha obrigatória com elevação mais baixa (1) é exibida em vermelho. A cor azul indica a linha obrigatória com a elevação mais alta (2).

  5. Para corrigir problemas de linha obrigatória, execute um dos procedimentos a seguir:
    • Para resolver as diferenças de elevação das linhas obrigatórias cruzadas, em Solução de conflitos, especifique a opção de elevação (superior, inferior, média ou nova elevação) para usar em cada ponto de intersecção de cada par da linha obrigatória.
    • Para solucionar erros relacionados ao comprimento da linha obrigatória, clique em Recortar e siga as solicitações na tela para recortar os segmentos da linha obrigatória.
  6. Clique em para fechar a vista Linhas obrigatórias cruzadas.
