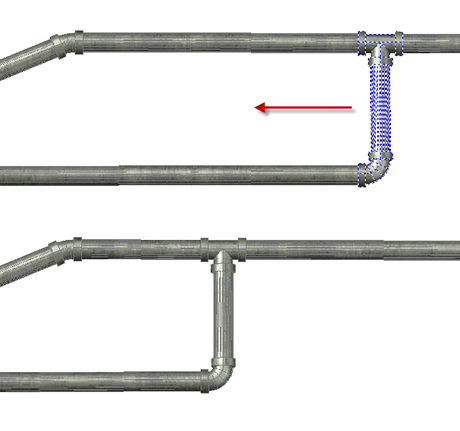

Ajustar a localização das peças que ramificam uma tubulação de pressão ao deslizá-las ao longo da tubulação.
- Selecione uma rede de pressão. A guia contextual da faixa de opções Redes de pressão é exibida.
- No painel Modificar, clique em Editar rede
Ferramentas de layout da planta
Pesquisa.
- Clique em Deslizar peças Pesquisa.
- Selecione as peças conectadas para mover. Pressione Enter.
- Selecione um ponto de conexão para definir a direção do entroncamento.
- Mova as peças para sua nova localização. As peças permanecem conectadas e são esticadas, se necessário, para manter as conexões.
