Para criar uma curva em uma figura topográfica utilizando um ponto do raio

Criar uma curva de não tangencial utilizando um ponto do raio e o ponto situado na extremidade da curva.

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nomejanela Comando de Levantamento topográfico.
2. Na linha Comando, insira:

   XC PTS [raio] [ponto do raio] [ponto final]

Exemplo de linha de comando

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084,8528 1284,8528

NE 6 985,8579 1298,9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

FINAL

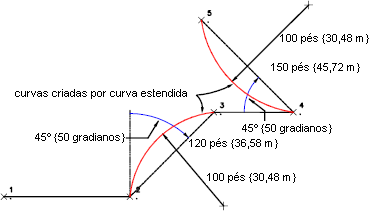

A seguir são ilustrados duas curvas não tangenciais:

Sintaxe de comando

XC PTS [raio] [ponto do raio] [ponto final]

Parâmetro	Definição
raio	A distância desde um ponto central para a curva. Escreva este valor nas unidades de distância da banco de dados de levantamento topográfico actual. Utilize um raio negativo para desenhar a curva em sentido anti-horário (esquerda).
ponto do raio	O alça de um ponto existente que se utiliza como ponto do raio do arco.
ponto final	O alça de ponto do ponto final da curva.
