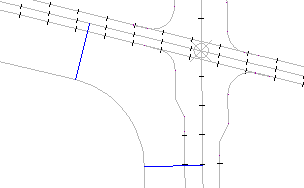

Esse comando pode ajudá-lo a projetar uma distância mínima entre a linha de centro e a faixa de domínio, por exemplo. As linhas azuis na ilustração a seguir mostra a distância mínima encontrada.
Esse comando calcula a distância 2D entre as entidades. As elevações não são consideradas nos cálculos.
Se as entidades selecionadas cruzam ou são colineares, a distância é exibida como zero. Se as entidades selecionadas são paralelas, o primeiro ponto de "menor distância" é identificado, que é o ponto mais próximo aos pontos iniciais de ambas as entidades, conforme mostrado na ilustração a seguir.
Linha de distância mínima inserida entre linhas paralelas
Esta ferramenta pode ser usada com os seguintes tipos de entidades:
- Ponto (COGO, Levantamento topográfico ou AutoCAD)
- Linha
- Arco
- Círculo
- Polilinha (leve, 2D ou 3D)
- Linha de recurso (pode ser incorporado em um corredor)
- Figuras de levantamento
- Alinhamento
- Segmentos de lote
-
Clique na
Pesquisa.
- Selecione a primeira entidade no desenho e, a seguir, selecione a segunda entidade.
A distância mínima é exibida na linha de comando, juntamente com as localizações X, Y nas duas entidades onde essa distância mínima foi calculada.
O seguinte prompt será exibido: Desenhar linha com distância menor? [Sim/Não] <Sim>:
- Insira Sim para desenhar uma linha que marque esse local, usando a camada atual e o tipo de linha. A linha é persistente e permanece no desenho depois de salvá-lo.
