Para limpar os cantos do corredor

Para limpar cantos em corredores de largura fixa

  1. Especifique as Opções de limpeza automática de canto na caixa de diálogo Editar configurações de recurso - Corredores.
    Nota: Você pode controlar que tipos de interseções de nó são removidas automaticamente alterando as Opções de limpeza automática de canto na caixa de diálogo Editar configurações de recurso - Corredores. Por padrão, as opções para limpar os cantos em interseções de tangente-tangente são definidas como Sim e as opções para limpar os cantos em interseções de tangente-arco e arco-tangente são definidas como Não. Se optar por não ativar as Opções de limpeza automática de canto nos corredores de largura fixa, você poderá usar o comando Limpar nós do corredor nesses corredores.
  2. Execute uma edição que requer uma recriação do corredor, como modificar uma propriedade do corredor.
  3. Recrie o corredor.

Para limpar cantos em corredores de largura variável

É possível usar o comando Limpar nós do corredor para apagar nós em corredores de largura variável como corredores com talude.

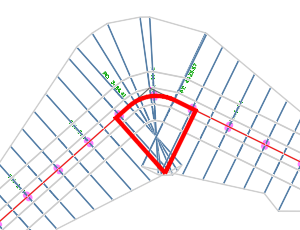

A ilustração a seguir mostra um exemplo de um nó em uma largura variável de corredor.

Importante: O comando Limpar nós do corredor é baseado nas estacas: Se houver uma alteração na estaca inicial de um corredor após a remoção de um nó, você pode restaurar o nó usando o comando Restaurar nós do corredor e, a seguir, remover o nó novamente.

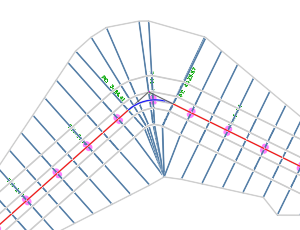

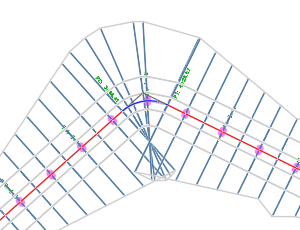

  1. Se as linhas de recurso do corredor estiverem desenhadas em cima da linha base central do corredor, selecione o corredor, clique com o botão direito do mouse e selecione Ordem de exibição Enviar para trás.
  2. No desenho, selecione o corredor.
  3. Clique na guia Corredor painel Ferramentas do corredor Limpar nós do corredor Pesquisa.

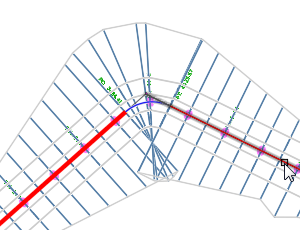

  4. Selecione as subentidades iniciais e finais da linha base que se encontram em um canto com o nó.

    As entidades selecionadas são realçadas em vermelho.

    Nota: Se não for possível selecionar as entidades, a linha base pode estar sob o corredor. Utilize o comando Enviar para trás descrito na etapa 1 para enviar o corredor para baixo da linha base.
  5. Selecione o ponto de interseção. Esta é a localização na qual você deseja que as extremidades dos vínculos efetuem interseção.

  6. Especifique outro nó no mesmo corredor ou pressione Enter para recriar o corredor e limpar o nó.

  7. Nota: Para obter mais exemplos da limpeza de canto para diferentes tipos de canto de corredor, consulte Sobre a limpeza de canto para corredores.
Nota: Se você deseja restaurar os nós que foram removidos com o comando Limpar nós do corredor, tal como se você subsequentemente editar o corredor de forma que o ponto de interseção não mais seja válido (por exemplo, se o estacamento do alinhamento da linha base mudar), é possível usar o comendo Restaurar nós do corredor abaixo descrito.

Para restaurar nós do corredor

Você pode utilizar Restaurar nós do corredor para restaurar os nós que foram removidos com o comando Remover nós do corredor.

  1. No desenho, selecione o corredor.
  2. Clique na guia Corredor painel Ferramentas do corredor Restaurar nós do corredor Pesquisa.

    A localização onde o nó foi removido é realçada.

  3. Pressione Enter para restaurar o nó.

    Se múltiplos nós foram removidos no mesmo corredor, é possível utilizar as opções da linha de comando para um local onde o nó foi removido para restaurar cada nó separadamente ou restaurar todos os nós de uma só vez. O corredor será refeito.
