Sobre as opções de bloqueio da região do corredor

Especifique se deseja bloquear as regiões do corredor para ambas a geometria ou as estacas do alinhamento principal:

Opções de bloqueio de região

Iniciando no Autodesk Civil 3D 2013, há duas opções para bloquear as regiões do corredor: bloqueio de geometria bloqueio de estaca.

Bloqueio de geometria

Bloqueia regiões do corredor para a geometria do alinhamento. Se o alinhamento for modificado, a região do corredor das estacas inicial e final é atualizada para manter a localização da região relativa à geometria do alinhamento.

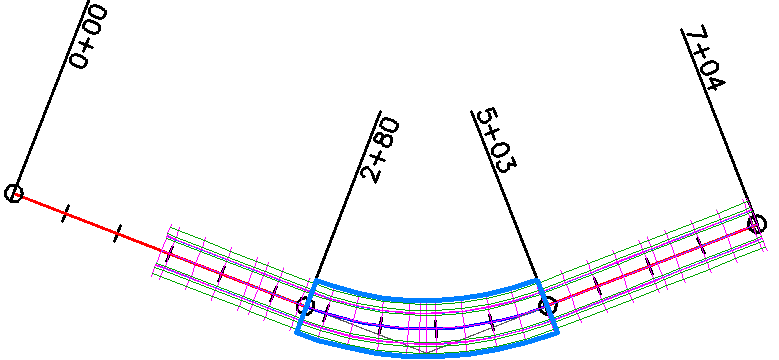

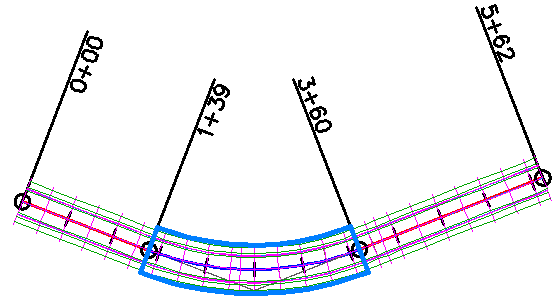

No exemplo a seguir, a região média é bloqueada para os pontos inicial e final da curva. Quando a tangência anterior é estendida, meio região permanece bloqueado para a curva pontos inicial e final e o corredor não está desatualizada.

Bloqueio de estaca

Bloqueia as estacas inicial e final da região do corredor para as estacas de alinhamento correspondentes. Se o alinhamento for modificado, a região do corredor das estacas inicial e final será mantida, mesmo que a região precise ser movida geometricamente. Se uma região adjacente for modificada, outras regiões do corredor se movem para manter os valores de estaca originais.

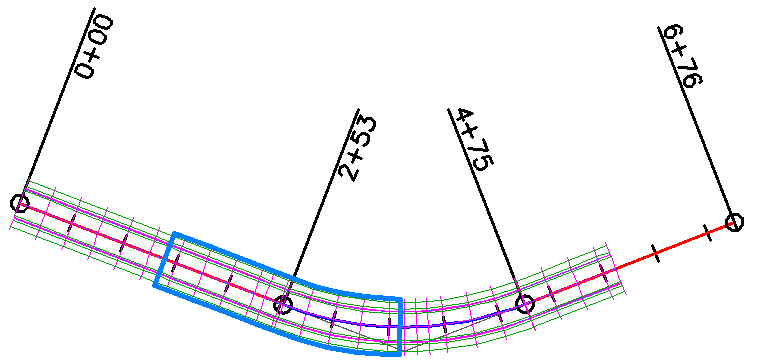

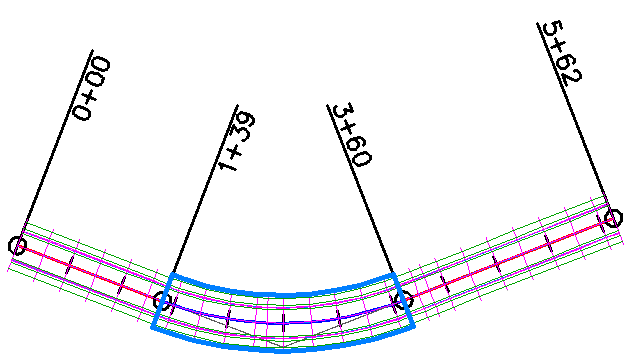

No exemplo a seguir, a região do meio está bloqueada para o estaqueamento do alinhamento. Quando a tangência anterior é estendida, a região central e todas as outras regiões, movem de forma que as estacas iniciais da região são mantidas e o corredor está desatualizado.

Reconstruir regiões do corredor

Quando regiões são bloqueadas para geometria, somente regiões que foram afetadas por uma edição para a geometria serão reconstruídas quando o corredor estiver desatualizado.

Migração de desenhos

Se abrir um desenho que foi produzido antes do Autodesk Civil 3D 2013, regiões do corredor são bloqueadas para estações.
