A modelagem de uma peça envolve a configuração de uma variedade de recursos de peças.
No construtor de peça, o termo modelo faz referência à representação gráfica de uma peça. Um modelo consiste em diversos recursos que têm relações específicas para cada outro e que definem o comportamento da peça. Alguns recursos exigem que você crie formas simples ou pontos, enquanto outros precisam de uma extrusão ou caminho. Alguns recursos representam a geometria visível, e alguns ajudam você a posicionar a geometria de forma precisa em uma peça. Você pode modificar recursos para refinar e melhorar suas peças ao longo do tempo. Alterar recursos ao modificar seu tamanho e forma ou invertendo ou movê-los. Para um modelo de uma peça eficaz, é importante entender como cada recurso se relaciona com os outros recursos de modelagem.

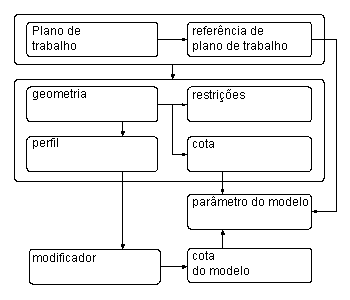

A ilustração a seguir mostra os recursos que compõem o modelo. As setas indicam a direção de relacionamento entre recursos. Por exemplo, alterar a geometria afeta um perfil, que afeta um modificador, e assim por diante. Consulte esta ilustração conforme você for aprendendo mais sobre cada recurso para ajudá-lo a compreender as relações entre as recursos.
Para um modelo de uma peça, primeiro é preciso definir planos de trabalho no qual você deseja criar a geometria do seu modelo. Você pode criar perfis e aplicar modificadores para definir a forma e o tamanho padrão da peça. Para evitar a distorção no modelo, inicie com os recursos maiores, que têm mais impacto sobre o tamanho geral da peça e, em seguida, adicione os recursos menores.
Modelagem de qualquer peça normalmente consiste em adicionar um perfil, geometria, cotas e restrições. Você pode precisar adicionar extrusões, mas estas são normalmente utilizadas para formas mais complexas de estrutura.
Para uma peça de estrutura cilíndrica simples, o perfil é circular, a geometria é normalmente fixa no centro e um exemplo de uma restrição concêntrica. Parâmetros de cota definem diferentes diâmetros para a forma. Por exemplo, um parâmetro denominado BdyD1 é usado para definir o diâmetro do corpo de uma estrutura cilíndrica simples.
Manter as seguintes dicas em mente como seu modelo de peça:
- Utilize planos de referência para controlar a orientação do UCS. Usando o comando UCS não associar o plano atual com a peça.
- Utilize o comando Estilo de ponto para aumentar os tamanhos de ponto. É recomendável utilizar um tamanho de ponto absoluto.
- Utilize um número mínimo de pontos. Reutilização de pontos é menos confusos e ajuda a restringir o modelo.
- Utilize a restrição e a cota. Algumas combinações de restrições podem deformar recursos irrestritos do modelo. Nesse caso, exclua a última restrição e considere a possibilidade de usar uma cota ou uma combinação de restrição diferente.
- Utilizar cotas do Gerador de peça As cotas do AutoCAD não são paramétricas e, portanto, não podem controlar o tamanho, a forma e a posição da peça de conteúdo.
- Cota de grandes recursos antes de operações pequenas. Para minimizar a deformação, definir maiores recursos que têm um rumo global em todo o modelo. Cotar recursos pequenos primeiro pode restringir o tamanho global. Exclua ou desfaça uma cota caso a forma do modelo esteja distorcida.
- Definir a forma antes do tamanho. Se você aplicar restrições antes de cotas, o modelo de forma que seja menos provável se torna distorcida.
- Determine as dependências do modelo antes de aplicar as restrições. Uma única restrição pode ser utilizada para definir mais de um recurso de forma. Portanto, analisar o modelo de projeto para ajudar a identificar restrições necessárias.
- Adicione as restrições como necessário para definir a forma do modelo. Como as restrições costumam restringir mais de um recurso, Utilizar menos restrições para evitar modelos distorcidos.
- Ao usar valores calculados para parâmetros do modelo, esteja ciente de que os valores calculados não estão disponíveis na caixa de diálogo Adicionar tamanho de peça.
