Para criar um ponto mediante P.K. e deslocamento a partir de uma pesquisa de linha de centro

Você pode criar um novo ponto usando um deslocamento de uma estaca na linha de centro atual.

Para criar pontos por deslocamento de estaca na janela de comando Levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
2. Clique em Linha de centro menu Estaca/Deslocamento.
3. Insira o identificador de ponto do ponto que você deseja criar.
   Nota: Se a numeração automática do ponto estiver ativada, o próximo número de ponto é exibido.
4. Insira a estaca do novo ponto. A estaca pode ser um valor positivo ou negativo.
5. Insira o deslocamento do novo ponto. O deslocamento pode ser um valor positivo ou negativo.
6. Opcionalmente, insira uma descrição para o ponto.

Para criar um ponto em um deslocamento, usando a linguagem do comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
2. Na linha Comando, insira:

   CL PT (ponto 1) [estaca] (deslocamento) (ângulo de distorção) (descrição)

Exemplo de linha de comando

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

FINAL

CL IS CL1

CL PT 100.200

! PONTO 100 NORTE: 1000.0000 LESTE: 1200.0000 ELEV: <Nula>

CL PT 101.450 -91,44

! PONTO 101 NORTE: 1091.4400 LESTE: 1450.0000 ELEV: <Nula>

102.600.152.4 50

! PONTO 102 NORTE: 931.7283 LESTE: 1572.2198 ELEV: <Nula>

O ponto 100 é localizado na estaca 200 com um deslocamento zero. O ponto 101 é localizado na estaca 450 com a distância de deslocamento à esquerda de 91,44. O ponto 102 é localizado na estaca 600 com uma distância de deslocamento à direita de 152,4 e um ângulo de distorção de 50.

Nota: O ponto 102 usa entrada do comando Ditto. Ângulos e distâncias encontram-se em unidades atuais, a não ser que você digite um sufixo qualificado.

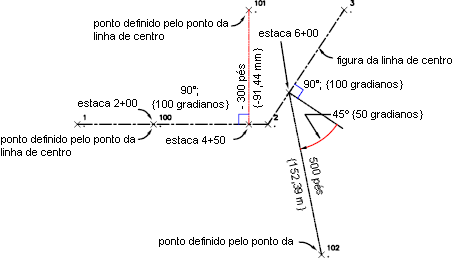

Ponto de linha de centro criado por deslocamento de estaca

Sintaxe de comando

CL PT (ponto 1) [estaca] (deslocamento) (ângulo de distorção) (descrição)

Parâmetro	Definição
ponto 1	Identificador de ponto para o novo ponto. Não é necessário atribuir um número de ponto se a numeração de ponto automática estiver ligada.
estaca	O P.K. no que para definir o ponto.
deslocamento	Componente opcional que precisa a distância desde o CL para o novo ponto. Um deslocamento negativo define o ponto à esquerda da linha de centro, e um deslocamento positivo à direita.
ângulo de distorção	fponto na linha de centro para criar os deslocamentos não perpendiculares. Escreva este valor nas unidades angulares actual (GMS, gradianos, graus decimais, radianos ou milipulgadas).
Descrição	Uma descrição opcional associado com o ponto.
