Sobre a vista de item do Toolspace

Utilize a vista de item do Toolspace para exibir informações sobre um item ou o conteúdo de uma coleção.

A vista de item é um painel secundário exibido ao lado ou abaixo da árvore. Para exibir a vista do item, clique no nome do item.

Quando a janela do Toolspace é flutuante, é possível alterar a orientação da vista do item, ao clicar no botão no topo do Toolspace.

Nota: Para visualizar a vista do item, você pode precisar aumentar o tamanho da janela Toolspace ou mover a barra que separa a vista do item da árvore do Prospector, Configurações, ou Levantamento topográfico. Para mover a barra que separa a vista do item da árvore Prospector, Configuraçõesou Levantamento topográfico, você deve selecionar primeiro uma coleção que exibe uma vista do item.

Uma vista de item adota uma das seguintes formas, dependendo do item selecionado:

Exibir lista

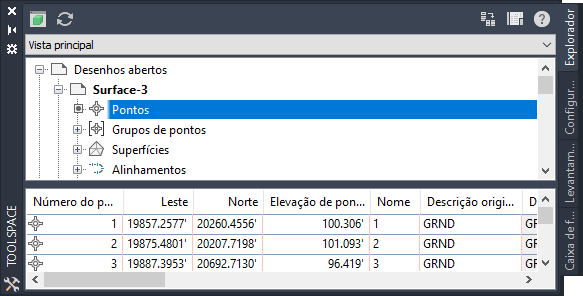

Uma vista de lista é uma tabela exibida pela árvore Toolspace para alguns itens. Em alguns casos, essa informação pode ser editada. A ilustração a seguir mostra uma vista de lista de pontos do Prospector:

Quando o Toolspace estiver encaixado, a vista de lista é exibida abaixo os dados de árvore. Quando o Toolspace está desencaixado, é possível exibir a vista do item abaixo da árvore de dados ou para um lado dos dados da árvore, ao clicar no botão orientação de vista de item.

Vista gráfica

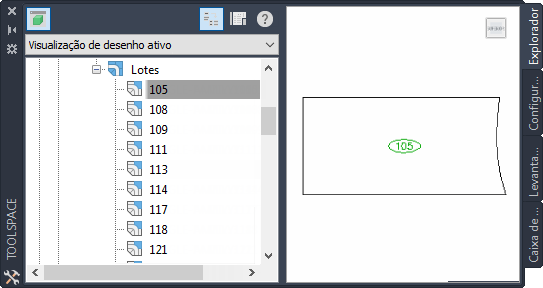

Exibe uma imagem do item. A ilustração a seguir mostra uma vista gráfica de um lote do Prospector.

Para visualizar graficamente o item, primeiro clique no botão de Visualização prévia na guia Prospector. A seguir, clique com o botão direito do mouse no objeto ou coleção de objetos e selecione Mostrar visualização. A seguir, clique no nome do objeto na árvore Prospector.

Você pode clicar com o botão direito do mouse na visualização gráfica para exibir um menu de contexto que permite manipular a imagem usando comandos como Pan e Zoom.

Nem todos os itens das árvores Prospector e Configurações, ou Levantamento topográfico têm vistas de item associadas a eles.
