Você pode usar as alças de tubulações pressurizadas, acessórios e equipamentos para editar redes pressurizadas no gráfico do perfil longitudinal.
Quando você usa alças para mover uma peça de rede de pressão perto de outra conexão aberta de peça, um glifo
aparece próximo ao cursor quando duas peças estiverem próximas o suficiente para se conectarem. Liberar o cursor quando este glifo for exibido conecta os dois componentes da rede de pressão. Este comportamento se aplica para as duas peças de qualquer tipo, contanto que as duas peças estejam na mesma rede de pressão.
Alças específicas das tubulações pressurizadas são exibidas em vermelho nas ilustrações.
Alterar a elevação superior, centro e inferior da tubulação de pressão

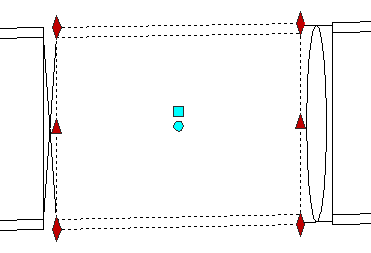

Estas alças permitem mover os segmentos da tubulação de pressão para cima ou para baixo. Estas alças estão localizadas nos pontos inicial e final da tubulação.
Alongar a tubulação de pressão

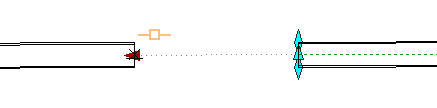

Estas alças permitem encurtar ou alongar a tubulação e manter sua inclinação. Estas alças estão localizadas nos pontos inicial e final da tubulação. O uso destas alças para editar o comprimento da tubulação, altera os comprimentos 2D e 3D do segmento da tubulação de pressão. Estas alças aparecem em conexões abertas.
Localização

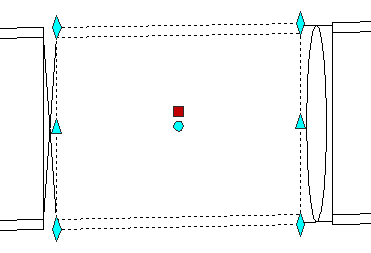

Esta alça permite que você desconecte uma tubulação de outras peças e movê-la.
Tubulação curvada

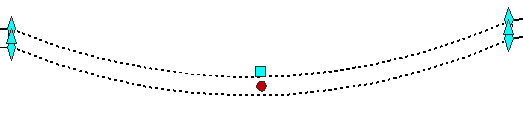

Esta alça permite converter uma tubulação reta para uma curvada composta de segmentos de um comprimento fixo que seja igual ao comprimento de corte para aquela tubulação de pressão.
Clique a arraste a alça de tubulação curva para criar uma curva.
Cotovelos horizontais: Elevação

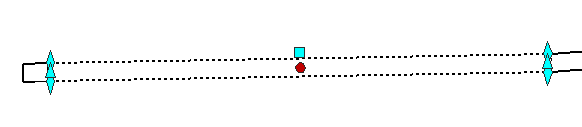

Esta alça permite alterar a elevação de cotovelos horizontais. Quando a alça de localização é movida, os tubos de pressão permanecem conectados e os comprimentos 3D de tubos conectados mudam.
Cotovelos verticais: Slide
Esta alça permite mover cotovelos verticais ao longo de tubulação de pressão. Quando o cotovelo vertical desliza ao longo de uma tubulação, a outra tubulação conectada permanece, e sua direção e comprimento mudam. O cotovelo vertical selecionado não pode mover depois de outra peça de rede de pressão.
Equipamentos: elevação

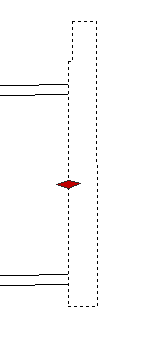

Esse controle permite que você mova um equipamento para cima e para baixo (alterando sua elevação). Tubos conectados movem-se com o aparelho.
Equipamentos: deslizante
Essas alças permitem que você mova um equipamento ao longo de um tubo pressurizado. O equipamento selecionado não pode ultrapassar a outra peça da rede de pressão.
