Você pode converter alguns tipos de curvas verticais utilizando o comando Converter curvas para manter a compatibilidade com versões anteriores do aplicativo.
Utilize as opções de linha de comando exibidas após a seleção desse comando para especificar o tipo de curvas a converter. É possível converter curvas verticais livres, criadas com o comando Curva vertical livre (parábola), ou curvas verticais fixas criadas com o comando Curva vertical fixa (parabólica, ponto alto/baixo, parâmetro, comprimento).
- Curvas verticais livres, criadas com o comando Curva vertical livre (Parábola), que usam um ponto de passagem como tipo de restrição, são convertidas em curvas que usam o comprimento como tipo de restrição. Este comando converte o tipo de restrição de todas as curvas relevantes do perfil selecionado de uma só vez.
Importante: A opção de ponto de passagem de curva livre do comando Converter curvas fornece compatibilidade com versões anteriores do aplicativo (versão 2014 e anteriores). Curvas verticais livres criadas com o comando Curva vertical livre (parábola), que usam um ponto de passagem, devem ser convertidas para um formato reconhecido nessas versões anteriores do aplicativo. Se você não converter as curvas, elas faltarão quando o desenho for aberto em versões anteriores do aplicativo.
- Curvas parabólicas fixas, criadas com o comando Curva vertical fixa (parabólica, ponto alto/baixo, parâmetro, comprimento), que usam um ponto alto/baixo e um parâmetro como tipo de restrição são convertidas em curvas fixas que utilizam dois pontos e um parâmetro como tipo de restrição. Este comando converte o tipo de restrição de todas as curvas relevantes do perfil selecionado de uma só vez.
Importante:
- A opção de curva parabólica fixa do comando Converter curvas fornece compatibilidade com versões anteriores do AutoCAD Civil 3D 2018.
-
Para serem visualizadas no AutoCAD Civil 3D 2018, as curvas verticais parabólicas fixas criadas com o comando Curva vertical fixa (parabólica, ponto alto/baixo, parâmetro, comprimento) no Autodesk Civil 3D 2019 devem ser convertidas em um formato reconhecível pelo AutoCAD Civil 3D 2018. Se você não converter as curvas, elas ficarão faltando quando o desenho for aberto no AutoCAD Civil 3D 2018.
Nota: Curvas verticais fixas criadas com o comando Curva vertical fixa (parabólica, ponto alto/baixo, parâmetro, comprimento) no Autodesk Civil 3D 2019.1 Update são convertidas automaticamente para usar dois pontos e um parâmetro como tipo de restrição quando o desenho é aberto no AutoCAD Civil 3D 2018.
- Depois que as curvas forem convertidas, elas não poderão ser convertidas de volta no tipo de restrição original.
- Curvas verticais circulares fixas, criadas com os comandos Curva vertical fixa (parabólica, ponto alto/baixo, parâmetro, comprimento), não podem ser convertidas e ficarão ausentes se o desenho for aberto no AutoCAD Civil 3D 2018.
Nota: Este comando não converte curvas verticais livres com base no PVI, que são definidas por ponto de passagem.
- Clique no perfil. Clique na
Pesquisa.

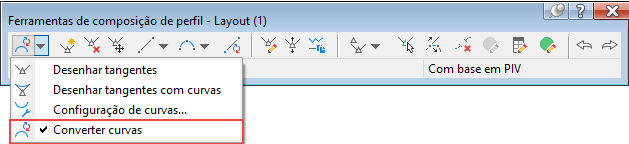

- Na barra de ferramentas Ferramentas Layout do perfil, clique em Converter curvas
.
- Na linha de comando, especifique os tipos de curva que deseja converter.
