Os símbolos de substituição são exibidos em legendas que têm seu formato ou conteúdo alterado. Quando você move o cursor sobre um desses símbolos, uma dica de ferramenta é exibida para mostrar o conteúdo original da legenda e se o formato ou o conteúdo foram alterados.
Nota: Você pode editar o conteúdo e o formato da legenda usando o comando Editar texto da legenda.

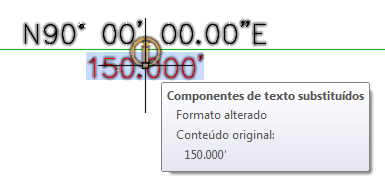

- Formato alterado: indica que o formato da legenda foi alterado, mas o conteúdo não foi. Na ilustração a seguir, a cor da legenda de distância foi alterada para vermelho.

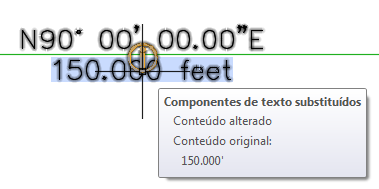

- Conteúdo alterado: indica que o conteúdo da legenda foi alterado ou que o conteúdo e o formato foram alterados. Na ilustração a seguir, o símbolo de pé (') foi alterado para pés.
Você pode controlar se esses símbolos de substituição e dicas de ferramenta são exibidos.
Para ocultar os símbolos de substituição de legenda
- Clique na guia Anotar painel
Texto da legenda
Glifos de substituição
Ocultar glifos de substituição de legenda
Pesquisa.
Para mostrar os símbolos de substituição de legenda
- Clique na guia Anotar painel
Texto da legenda
Glifos de substituição
Mostrar glifos de substituição de legenda
Pesquisa.
Nota: A visibilidade geral dos símbolos de aviso no Autodesk Civil 3D é controlada pelas configurações de Dicas de solução. Se as Dicas de solução não forem exibidas, os símbolos de substituição de legenda não serão exibidos no desenho quando o comando Mostrar glifos de substituição de legenda é usado. Para mais informações, consulte Editor de AEC (caixa de diálogo Opções ).
