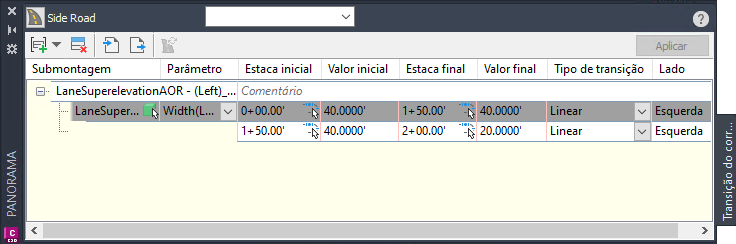

Utilize a vista Panorama de transição do corredor para criar e editar transições de corredor.
Quando você seleciona o comando Editar transição do corredor, a vista Panorama de transição do corredor é exibida, e um prompt é exibido na linha de comando para selecionar a submontagem para transição.
Utilize os prompts da linha de comando a fim de selecionar para qual submontagem deseja fazer a transição e qual parâmetro deve ser feito e, a seguir, selecione as estacas, os valores e o tipo de transição.
Também é possível especificar valores na vista Panorama de transição do corredor.
Quando você seleciona uma linha na vista Panorama, a transição correspondente é realçada com símbolos azuis no desenho.
Tipos de transição
Diversos tipos de transição diferentes estão disponíveis para criação.

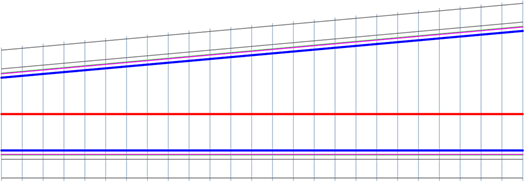

Linear
Uma transição linear simples, em que cada estaca calculada é baseada na seguinte fórmula:
Valor inicial + ((Distância da estaca inicial/Distância total) * Delta)
Em que:
Delta = Valor de transição final - Valor de transição inicial
StationDelta = Distância da estaca inicial/Distância de transição total

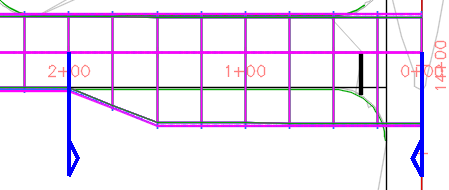

Conicidade da baia
Uma transição de curva reversa que utiliza as seguintes fórmulas:
Para os primeiros 33,33% da distância de transição:
Valor inicial + (((StationDelta * 3) ^ 2) * (Delta / 4))
Entre 33,33% e 66,66% da distância de transição:
Valor inicial + (Delta / 4) + (((StationDelta * 3) - 1) * (Delta / 2))
De 66,66% até o final da distância de transição:
Valor final - ((((1 - StationDelta) * 3) ^ 2) * (Delta / 4))

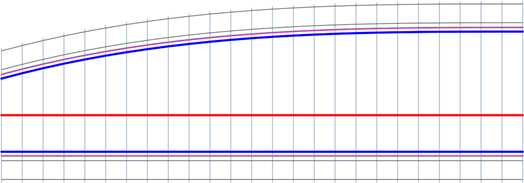

Entrada cúbica
Uma transição cúbica com o clarão que ocorre a partir do início da transição e do nivelamento em direção ao final.
Esta transição usa a seguinte fórmula:
Valor final - (((1 - StationDelta) ^ 3) * Delta)

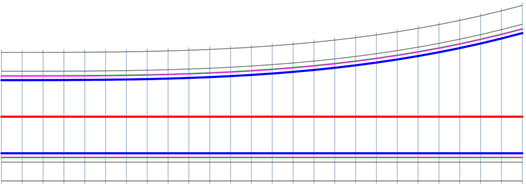

Saída cúbica
Uma transição cúbica com o clarão que ocorre a partir do final da transição e do nivelamento em direção ao início.
Esta transição usa a seguinte fórmula:
Valor inicial + (StationDelta ^ 3) * Delta

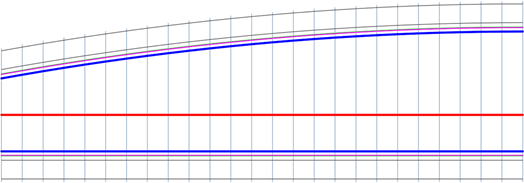

Entrada parabólica
Uma transição parabólica com o clarão que ocorre a partir do início da transição e do nivelamento em direção ao final.
Esta transição usa a seguinte fórmula:
Valor final - (((1 - StationDelta) ^ 2) * Delta)

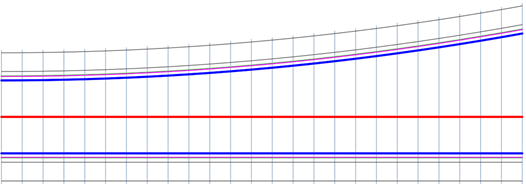

Saída parabólica
Uma transição parabólica com o clarão que ocorre a partir do final da transição e do nivelamento em direção ao início.
Esta transição usa a seguinte fórmula:
Valor inicial + ((StationDelta) ^ 2 * Delta)

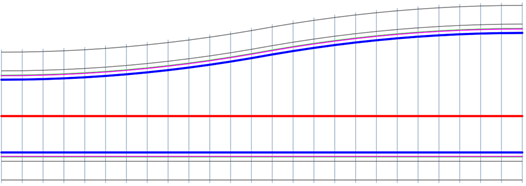

Inverter parabólico
A transição parabólica reversa usa as seguintes fórmulas:
Para os primeiros 50% da distância de transição:
Valor inicial + (((StationDelta * 2) ^ 2) * (Delta / 2))
De 50% até o final da distância de transição:
Valor final - ((((1 - StationDelta) * 2) ^ 2) * (Delta / 2))
