Para definir uma linha de centro

Para definir uma linha de centro, você especifica um nome de imagem, posição inicial e o número do ponto inicial.

Se você utilizar um ponto fora da linha de centro para determinar a estaca inicial, então uma linha perpendicular é estabelecida e aquela intersecção é a estaca inicial. Portanto, qualquer ponto utilizado para definir a estaca inicial deve ser adjacente para algum trecho da linha de centro.

Para definir um linha de centro a partir do menu Janela de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
2. Clique em Linha de centro, menu Definir a linha de centro da imagem.
3. Insira um nome de imagem para a linha de centro.
4. Insira o valor da estaca inicial.
5. Insira o identificador do ponto da estaca inicial. Esta e a localização da estaca inicial de. A estaca inicial é a intersecção perpendicular do identificador do ponto da estaca inicial e a linha de centro.

Para definir a linha de centro usando a linguagem de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e depois clique na Janela de comando de levantamento topográfico.
2. Na linha Comando, insira:

   CL IS [imagem] (estaca) (ponto)

Exemplo de linha de comando

No exemplo a seguir, o início desta sequência de comando descreve como desenhar a imagem da linha de centro.

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

FINAL

NE 4 1100 1100

CL IS CL1 500 4

! A Figura CL1 é a linha de centro atual.

! Estaca inicial: 400.00 Estaca final: 1260.56

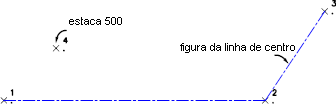

A Figura CL1 é a linha de centro atual. A atribuição do Ponto 4 à uma estaca de 5+00 resulta na linha de centro iniciando na Estaca 4+00.

Imagem da linha de centro

Sintaxe de comando

CL IS [imagem] (estaca) (ponto)

Parâmetro	Definição
figura	Figura que deseja utilizar como linha de centro.
estaca	A definição de P.K. da linha de centro. Se você não inserir um número de ponto, este é o P.K. inicial da figura. Se introduz-se um número de ponto, a estação é o ponto que você especificar. Se você não especificar um P.K. 0 + 00, o padrão é utilizado.
ponto	Um ponto de referência para a estação. O ponto especificado não precisam estar na linha de centro, ainda que deve ser adjacente à linha de centro (não para além dos pontos finais).
