Para adicionar tangentes verticais livres a um perfil

Adicione tangentes verticais livres para construir geometria de perfil baseada em restrição. Uma entidade livre é definida por anexação a duas entidades, que definem a geometria da entidade livre.

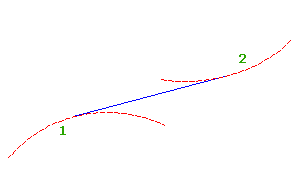

A ilustração mostra uma tangente livre entre duas curvas.

  1. Clique no perfil. Clique na guia PerfilModificar painel do perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentasFerramentas de layout de perfil, clique em Tangente livre.
  3. Especifique a primeira curva fixa ou flutuante à qual deseja anexar a tangente.
  4. Especifique a segunda curva fixa ou flutuante à qual deseja anexar a tangente.
