Para definir a posição de inserção da peça no Criador de peças

Utilize os comandos de Layout automático do criador de peças para definir o ponto de posicionamento, onde a peça é inserida em um desenho.

Nota: Convém limpar a aparência do modelo antes de definir o ponto de posicionamento. Para desativar todos os planos de trabalho e a geometria associada, perfis e dimensões desses planos de trabalho, no navegador de peças, clique com o botão direito em cada recurso e clique em Visível.

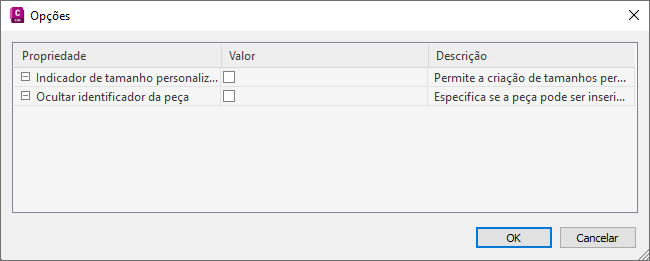

1. Na barra de ferramentas do Criador de peças, clique em Opções.

   A caixa de diálogo Opções é exibida.

2. Verifique se a caixa de seleção na coluna Valor da propriedade Sinalizador de dimensionamento personalizado está desmarcada, e se a propriedade Ocultar sinalizador de peças está marcada, então clique em OK.


   No navegador de peças, os Dados de layout automático são adicionados à Modelagem e pontos de comprimento da apara são exibidos no modelo da área de modelagem.

3. Altere a exibição do modelo para exibição da planta. No menu Exibir, clique nas vistas 3D Vista da planta World UCS.
4. No navegador de peças, expanda Dados de layout automático, clique com o botão direito em Dados de layout automático e clique em Adicionar comprimento de apara.
   Nota: Para garantir que os componentes sejam aparados corretamente, ao colocar uma peça em um desenho, você deve definir os comprimentos de apara para a peça em uma ordem específica — da esquerda para a direita, depois de baixo para cima.

   Você será solicitado a selecionar o início e o fim do comprimento da apara. Repita essa operação para os três comprimentos de apara necessários para o layout automático da peça.

   • Defina o comprimento da primeira apara.

     Para o início do comprimento de apara 1, selecione o ponto no centro da peça. Para o final do comprimento de apara 2, selecione o ponto na extremidade esquerda da peça.

   • Defina o comprimento da segunda apara.

     Para o início do comprimento de apara 2, selecione o ponto no centro da peça. Para o final do comprimento de apara 2, selecione o ponto na extremidade direita da peça.

   • Defina o comprimento da terceira apara.

     Para o início do comprimento de apara 3, selecione o ponto na parte superior da ramificação (o centro da peça). Para o final do comprimento de apara 3, selecione o ponto na parte inferior da ramificação.

   Linhas de comprimento de apara são exibidas entre os pontos selecionados.

5. No navegador de peças, clique com o botão direito em Dados de layout e clique em Selecionar ponto de posicionamento.

   Você será solicitado a selecionar um ponto no seu modelo. Esse ponto é o local onde os segmentos que se conectam seriam interceptados, se eles fossem estendidos ao longo de seus caminhos lógicos. O ponto de posicionamento é usado como o ponto de inserção da peça quando ela é adicionada a um desenho durante o layout automático.

6. Selecione o ponto de comprimento da apara no centro da peça.

   Um ponto de posicionamento é exibido no local selecionado.
