Para criar novo ponto a partir da linha base usando a estaca e o deslocamento

Você pode criar um novo ponto especificando a estaca na linha base, e uma referência de distância de deslocamento de uma linha base existente, com o comando estaca.

Para criar pontos por estaca e deslocamento a partir da Janela de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
2. Clique no menu Linha base, Estaca/Deslocamento.
3. Insira o identificador de ponto do ponto que você deseja criar.
   Nota: Se a numeração automática do ponto estiver ativada, o próximo número de ponto é exibido.
4. Insira a estaca do novo ponto. A estaca pode ser um valor positivo ou negativo.
5. Insira o deslocamento do novo ponto. O deslocamento pode ser um valor positivo ou negativo.
6. Opcionalmente, insira uma descrição para um novo ponto.

Para criar um ponto em um deslocamento a partir da linha base, usando o comando de levantamento topográfico idioma

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
2. Na linha Comando, insira:

   BL PT (ponto 1) [estaca] (deslocamento) (descrição)

Exemplo de linha de comando

NE 1 1000 1000

STN 1

ZD 2.100.121,92

BL É 1 2 0

BL PT 3 220 15.24

! PONTO 3 NORTE: 946.7889 LESTE: 1214.0113 ELEV: <Nula>

BL PT 4 270 -15.24

! PONTO 4 NORTE: 968.1235 LESTE: 1268.5445 ELEV: <Nula>

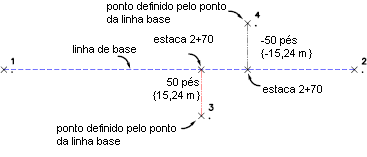

Ponto 3 desloca a distância de 15.24 para a direita da linha base na estaca 2+20 e ponto 4 desloca a distância de 15.24 para a esquerda da linha base na Estaca 2+70. As distâncias estão nas unidades atuais, a não ser que você insira um sufixo qualificado.

Linha base criada uma distância de deslocamento

Sintaxe de comando

BL PT (ponto 1) [estaca] (deslocamento) (descrição)

Parâmetro	Definição
ponto 1	Identificador de ponto para o novo ponto. Não é necessário atribuir um número de ponto se a numeração de ponto automática estiver ligada.
estaca	A localização de P.K. do ponto alocado. Introduza o P.K. nas unidades de distância actual. Alguns exemplos de entradas de P.K. são 0, 50 e 100. Por exemplo, P.K. 150 indica que a estação é 150 pés ou metros ao longo da linha base.
deslocamento	Um distância de deslocamento da linha base.
Descrição	Uma descrição opcional associado com o ponto.
