Crie um novo vértice a partir de um vértice existente na imagem usando um azimute e distância. Deve existir pelo menos um vértice na imagem, para que este comando funcione.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nome
janela Comando de Levantamento topográfico. - Na linha Comando, insira:
FIGURE AZ-DIST [azimute] [distância]
Exemplo de linha de comando
BEGIN 1_95
FIG NE 2000 2000
FIG ZD 50.5556 91.440
AZIMUTE: 50.5556 DISTÂNCIA: 91.4400
NORTE: 2057.6291 LESTE: 2070.9941
CRV DELTA 152.400 9.1440
CRV LENGTH -243.840 152.400
FINAL

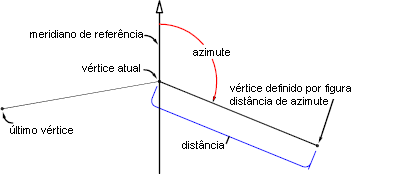

O item a seguir ilustra o comando Distância de azimute de imagem:
Sintaxe de comando
FIGURE AZ-DIST [azimute] [distância]
comando sinônimo
FIG ZD 100 30.480
| Parâmetro | Definição |
|---|---|
| azimute | O acimut desejado desde o ponto de interseção actual até o novo ponto de interseção. Escreva este valor nas unidades angulares da banco de dados de levantamento topográfico actual, já sejam DMS, graus, graus decimais, radianos ou milímetros. |
| distância | A distância desde o ponto de interseção actual da figura para o novo vértice. Indique este valor nas unidades de distância da banco de dados de levantamento topográfico actual. |
