Você pode encontrar os pontos de intersecção entre um arco e uma linha que é definida por um ponto, azimute e deslocamento.
Para calcular a intersecção de um arco e uma linha determinada por um azimute na Janela de comando de levantamento topográfico.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique em Janela de comando de levantamento topográfico.
- Clique no menu Intersecções
Arco/Azimute. - Informe o número de ponto do centro do arco.
- Insira o raio do arco.
- Informe o número do ponto inicial da linha.
- Informe o azimute da linha.
- Insira um deslocamento.
- Insira uma das seguintes opções:
- N: Para selecionar a intersecção mais ao nordeste.
- S: Para selecionar a intersecção mais ao sul.
- E: Para selecionar a intersecção mais ao leste.
- E: Para selecionar a intersecção mais ao leste.
- R: para selecionar a intersecção mais próxima.
- F: para selecionar a intersecção mais distante.
- 1: Para selecionar a intersecção 1.
- 2: Para selecionar a intersecção 2.
- A: Para selecionar todas as intersecções.
- P: para selecionar a intersecção com seu dispositivo apontador.
Para calcular a intersecção de um arco e uma linha determinada por um azimute, usando a linguagem de comando do levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede para editar, e clique em Janela de comando de levantamento topográfico.
- Na linha Comando, insira:
ARCAZ [ponto] [raio] [ponto 1] [azimute] [deslocamento]
Exemplo de linha de comando
NE 1.100.100
NE 2 200 200
ARCAZ 2 200 1 50 50
! INTERSECÇÃO # 1 NORTE: 274.411634 LESTE: 385.641883
! INTERSECÇÃO # 2 NORTE: 30.099879 LESTE: 94.482471

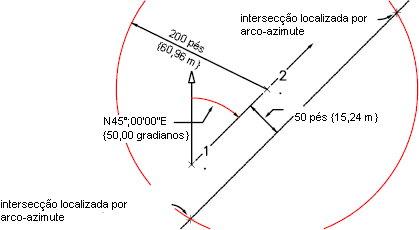

Intersecções são localizados entre um raio de arco de 200 com seu centro no ponto 2 e um azimute de 50.0000 desenhado do ponto 1 com uma distância de deslocamento de 50 para a direita.
Intersecção de arco e linha determinada por azimute
Sintaxe de comando
ARCAZ [ponto] [raio] [ponto 1] [azimute] [deslocamento]
| Parâmetro | Definição |
|---|---|
| ponto | O ponto radial. Este é um ponto existente que se utiliza como ponto do raio do arco. |
| raio | Distância radial em pés ou metros para o primeiro arco. Distância radial é a longitude de uma linha desde o ponto do raio até o arco. |
| ponto 1 | O ponto a partir do qual se estende um vetor. Pode ser qualquer tipo de ponto, incluído um ponto de figura. |
| azimute | Acimut da linha desde o ponto existente. Um acimut estabelece a direção do vetor e expressam-se nas unidades de ângulo actual. |
| deslocamento | A distância de deslocamento da interseção. |
