Use o comando Definir declividade/inclinação entre linhas de recurso para editar a declividade ou a inclinação entre os vértices de duas ou mais linhas de recurso de interseção.
Para que a interseção das linhas de recurso seja considerada verdadeira, é necessário que ambas as linhas de recurso tenham um PI ou um ponto de elevação na interseção. Antes de usar esse comando, use o comando Inserir pontos em locais de interseção para inserir pontos PI ou pontos de elevação nos locais em que as linhas de recurso se cruzam.
Nota: As linhas de recurso que fazem interseção não precisam estar no mesmo local.
Ao selecionar os pontos, você deve realçar o ponto de conexão da linha de recurso. Um ponto é realçado quando você move o cursor sobre ele para realçar o símbolo de glifo.
- Clique na guia Modificar
painel Editar elevações
Definir declividade/inclinação entre linhas de recurso
.
- Selecione uma das linhas de recurso conectadas.
- Clique para selecionar o ponto inicial do segmento que deseja editar.
Nota: O ponto inicial não pode ser a interseção de duas linhas de recurso.
- Opcionalmente, insira uma elevação para especificar a elevação do ponto inicial.
- Mova o cursor sobre cada um dos pontos das linhas de recurso de interseção que você deseja editar.

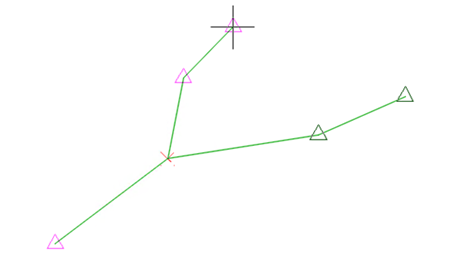

À medida que você move o cursor sobre cada ponto, o glifo é realçado.Nota: É preciso realçar todos os pontos de conexão da linha de recurso. Ao selecionar os pontos, você precisa realçar cada ponto de interseção em que as linhas de recurso estão conectadas; caso contrário, nem todos os segmentos desejados serão selecionados. Por exemplo, se desejar selecionar o ponto final na terceira linha de recurso, você deverá realçar não apenas a primeira interseção, mas também a interseção entre a segunda e a terceira linhas de recurso.
- Clique para selecionar o ponto final do segmento que deseja editar.
- Siga um destes procedimentos para estabelecer a declividade ou a inclinação entre os pontos inicial e final:
- Insira uma declividade.
- Insira Inclinação e especifique uma inclinação.
Dicas para usar o comando Definir declividade/inclinação entre linhas de recurso
- Ao selecionar os pontos, você precisa realçar cada ponto de interseção em que as linhas de recurso estão conectadas; caso contrário, nem todos os segmentos desejados serão selecionados.
- Se desejar cancelar a seleção de um ponto, passe o cursor acima do ponto exato.
- Não é possível cancelar a seleção do primeiro ponto.
- Se inserir a opção Ponto final na linha de comando para selecionar outro ponto final, você deverá selecionar novamente todos os outros pontos, exceto o ponto inicial, antes de selecionar o novo ponto final.
- Não é possível usar o comando Definir declividade/inclinação entre linhas de recurso em várias linhas de recurso que começam e terminam no mesmo ponto, formando um contorno fechado.
