Para criar uma Faixa de domínio

Alinhamento de lotes e adjacentes precisam estar no mesmo local. Limites de lotes são deslocados a uma distância especificada a partir de um alinhamento.

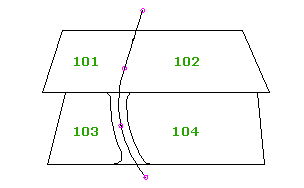

Opcionalmente, especifique um raio para a concordância nas intersecções com outros objetos. A ilustração a seguir mostra uma faixa de domínio criada entre os lotes 103 e 104 com arredondamentos em intersecções com limites de lotes.

A faixa de domínio é como um lote estreito, mas estes não estão vinculados dinamicamente para o alinhamento. Se você mover ou editar o alinhamento, você deve criar a faixa de domínio novamente.

Quando você executa o comando Criar Linha, você será solicitado a selecionar um ou mais lotes. Se um alinhamento é encontrado no terreno e ao longo de uma aresta de lotes selecionados, uma faixa de domínio é criada de acordo com os parâmetros fornecidos.

1. Clique na guia Iníciopainel Criar projetomenu suspenso LoteCriar faixa de domínio Pesquisa.
2. Selecione um ou mais lotes no desenho e pressione Enter.
3. Na caixa de diálogo Caixa de diálogo Criar faixa de domínioCriar Faixa de domínio, especifique a distância de deslocamento entre o alinhamento para o limite do lote.
4. Se você deseja filetes no canto dos limites dos lotes ao longo da faixa de domínio, selecione esta opção. Especifique um raio.
5. Se você deseja filetes nos cantos em intersecções com outros alinhamentos e faixas de domínio, selecione esta opção. Especifique um raio.
6. Clique em OK.
