Para obscurecer regiões da manipulação de estilos de linha

Obscurecer ou “ocultar” uma região da manipulação de estilos de linha em relação às outras manipulações de estilos de linha. Use esse recurso para indicar que uma entidade se estende atrás ou abaixo de outra entidade que é exibida no primeiro plano. A manipulação de estilos de linha obscurecida é colocada na camada especificada pela chave de camada Oculta.

  1. Selecione a manipulação dos estilos de linha que deseja obscurecer.
  2. Clique com o botão direito em Ferramentas de modificação AECObscurecer.
  3. Selecione a manipulação dos estilos de linha em primeiro plano que obscurecerá a manipulação de estilos de linha selecionado na etapa 1.
  4. Pressione Enter.

    A região obscurecida é delineada com uma linha pontilhada. Você pode selecioná-lo (ou os seus segmentos de componentes) separadamente da manipulação de estilos de linha da peça de antes de serem obscurecidos.

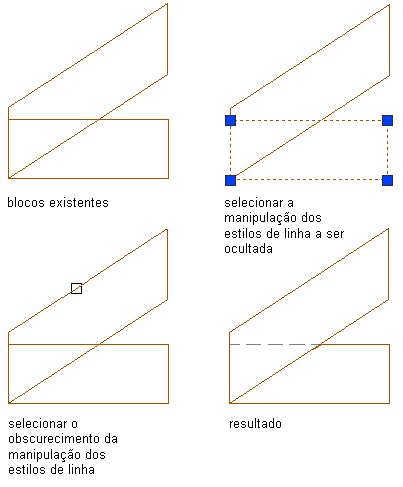

Obscurecer a manipulação dos estilos de linha com um bloco
