Você pode calcular as intersecções de dois arcos, cada uma definida por um ponto central e raio atuais.
Para calcular a intersecção de dois arcos na janela Comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
- Clique no menu Intersecções
Arco/Arco. - Insira o identificador de ponto do primeiro centro do arco.
- Insira o raio do primeiro arco.
- Insira o identificador de ponto do segundo centro do arco.
- Insira o raio do segundo arco.
- Insira uma das seguintes opções:
- N: Para selecionar a intersecção mais ao nordeste.
- S: Para selecionar a intersecção mais ao sul.
- E: Para selecionar a intersecção mais ao leste.
- E: Para selecionar a intersecção mais ao leste.
- R: para selecionar a intersecção mais próxima.
- F: para selecionar a intersecção mais distante.
- 1: Para selecionar a intersecção 1.
- 2: Para selecionar a intersecção 2.
- A: Para selecionar todas as intersecções.
- P: para selecionar a intersecção com seu dispositivo apontador.
Para calcular a intersecção de dois arcos usando a linguagem de comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede para editar e clique na Janela de comando de levantamento topográfico.
- Na linha Comando, insira:
ARCARC [ponto 1] [raio 1] [ponto 2] [raio 2]
Exemplo de linha de comando
NE 1.100.100
NE 2 200 200
ARCARC 1 100 2 200
! INTERSECÇÃO # 1 NORTE:8.856217 LESTE:141.143783
! INTERSECÇÃO # 2 NORTE:141.143783 LESTE:8.856217

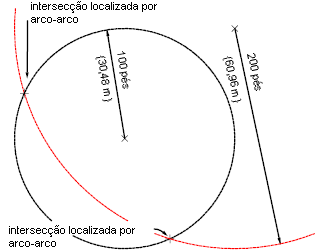

Intersecções estão localizadas entre um raio de arco de 100 com um centro no ponto 1 e um raio de arco de 200 com centro no ponto 2.
Sintaxe de comando
ARCARC [ponto 1] [raio 1] [ponto 2] [raio 2]
| Parâmetro | Definição |
|---|---|
| ponto 1 | O número de ponto do ponto radial 1 (ponto do raio). |
| raio 1 | Distância radial em pés ou metros para o primeiro arco. A distância radial é a longitude de uma linha desde o ponto do raio até o arco. |
| ponto 2 | O número de ponto do ponto radial 2 (ponto do raio). |
| raio 2 | Distância radial em pés ou metros para o segundo arco. |
