Para criar pontos por elevação relativa

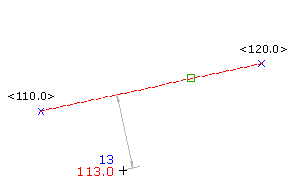

Interpola um ponto em uma elevação especificada entre dois pontos de controle.

Defina a região de interpolação ao especificar os pontos de controle inicial e final, ou clique perto do ponto inicial de um objeto.

  1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
  2. Guia Início painel Criar dados de terreno Menu Pontos Criar pontos - Interpolar Por elevação relativa .
  3. Especifique a região de interpolação, executando um dos procedimentos a seguir:
    • Selecione um ponto no desenho e insira uma elevação para o primeiro ponto. Especifique o segundo ponto e, a seguir, insira D para especificar a diferença na elevação entre dois pontos, ou insira S para especificar a inclinação do primeiro ponto para o segundo ponto.
    • Utilize comandos transparentes para especificar o ponto.
    • Insira Ee selecione um arco, linha, linha de recurso, linha de lote ou polilinha. Especifique a elevação e especifique a distância de deslocamento, inserindo a distância, selecionando um ponto ou utilizando Comandos transparentes.
  4. Insira uma descrição ou pressione Enter para ignorar a descrição.
