É possível inserir submontagens em um desenho a partir da árvore Prospector, de uma paleta de ferramentas ou do Navegador de conteúdo.
Para inserir um arquivo PKT de submontagem para um desenho a partir da árvore Prospector
É possível criar um objeto de submontagem ao adicioná-lo ao desenho a partir da árvore Prospector diretamente em vez de importá-lo para uma paleta de ferramentas primeiro.
Nota: Este comando permite apenas arquivos PKT criados com o Subassembly Composer.
Clique com o botão direito do mouse na coleção Submontagens na árvore Prospector.
Clique em Importar para desenho.
Na caixa de diálogo Abrir, navegue para a localização do arquivo PKT de submontagem que deseja inserir.
Selecione uma ou mais submontagens. É possível utilizar Ctrl ou Shift para selecionar várias submontagens.
Clique em Abrir.
Execute um dos procedimentos a seguir:
Se você selecionou uma única submontagem, é possível selecionar um ponto de inserção em uma montagem existente no desenho ou inserir Separar na linha de comando para inseri-lo sem associá-lo a uma montagem. Também é possível usar as opções Inserir e Substituir descritas nas seções a seguir neste tópico.
Se você selecionou várias submontagens, selecione um ponto de inserção no desenho para elas. Todas as submontagens são inseridas como submontagens desanexadas (não associadas a uma montagem).
Para inserir uma submontagem a partir de uma paleta de ferramentas
Você pode criar um objeto de submontagem adicionado-o a seu desenho a partir de uma paleta de ferramentas. Uma vez selecionada na paleta de ferramentas, você poderá adicionar a submontagem a uma linha base de montagem ou a uma submontagem anexada a uma montagem. Você também poderá apenas adicionar a submontagem ao seu desenho e não associá-lo a uma montagem. Isso é referido como uma submontagem desanexada.
Clique na guia Início painel PaletasPaleta de ferramentasPesquisa.
Na janela Paletas de ferramentas, clique na submontagem desejada.
Execute um dos procedimentos a seguir:
Selecione um ponto de inserção em uma montagem existente no desenho.
Digite Desanexar para inserir a submontagem sem associá-la a uma montagem.
Digite Inserir para inserir a submontagem entre submontagens existentes. Para obter mais informações, consulte as seguintes seções.
Digite Substituir para substituir uma submontagem existente no desenho. Para obter mais informações, consulte as seguintes seções.
O nome da submontagem é exibido em sua montagem principal na coleção de montagens na árvore Prospector.
Se você mover subsequentemente a submontagem de seu ponto de inserção original em uma montagem, será possível retorná-la para este ponto clicando em Limpar o deslocamento na montagem no painel Modificar submontagem ou inserindo SubassemblyClearOffset na linha de comando.
O botão Limpar o deslocamento na montagem somente está disponível se uma submontagem selecionada faz parte de uma montagem e foi movida para fora de seu ponto original de inserção.
Para inserir uma submontagem a partir do Navegador de conteúdo
Utilize este procedimento para inserir uma submontagem a partir de um catálogo de ferramentas no Navegador de conteúdo.
Para abrir o Navegador de conteúdo, clique na guia Vista painel Paletas Navegador de conteúdo.
Abra o catálogo de ferramentas que contenha a submontagem que você deseja usar.
Mova o cursor sobre a imagem da submontagem para saber como inserir a submontagem no desenho ou adicioná-la a uma paleta de ferramentas.
Clique na opção Inserir no desenho.
Execute um dos procedimentos a seguir:
Selecione um ponto de inserção em uma montagem existente no desenho.
Digite Desanexar para inserir a submontagem sem associá-la a uma montagem.
Digite Inserir para inserir a submontagem entre submontagens existentes. Para obter mais informações, consulte as seguintes seções.
Digite Substituir para substituir uma submontagem existente no desenho. Para obter mais informações, consulte as seguintes seções.
Para inserir uma submontagem entre duas submontagens existentes
Selecione uma submontagem em uma paleta de ferramentas, a partir de um catálogo de ferramentas por meio do Navegador de conteúdo, ou importe uma submontagem usando o comando Importar para desenho da coleção Submontagens na árvore Prospector.
Quando solicitado a selecionar um ponto marcador na montagem, digite I.
Clique na submontagem para inserir a nova submontagem depois.
Nota: Ou digite B para clicar na submontagem para inserir a nova submontagem antes.

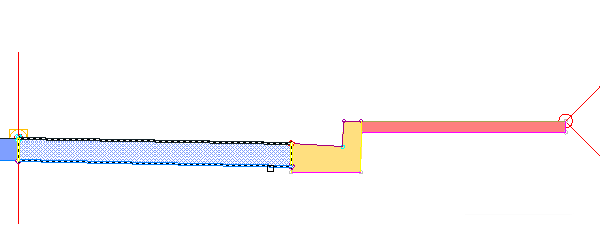

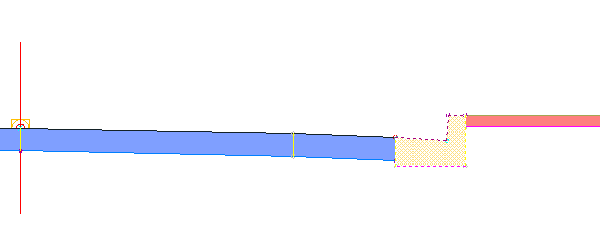

A nova submontagem é inserida, e a submontagem depois dela é realçada e anexada ao ponto de anexação superior mais externo da nova submontagem.
Clique em um novo ponto de anexação para a submontagem realçada ou pressione Enter para aceitar a localização atual.
Pressione Esc para finalizar o comando.
Para substituir uma submontagem existente por uma nova
Selecione uma submontagem em uma paleta de ferramentas, a partir de um catálogo de ferramentas por meio do Navegador de conteúdo, ou importe uma submontagem usando o comando Importar para desenho da coleção Submontagens na árvore Prospector.
Quando solicitado a selecionar um ponto marcador na montagem, digite R.
Clique na submontagem a substituir.
Se a submontagem existente mapeou alvos, uma caixa de diálogo de tarefa é exibida. Selecione uma das seguintes opções:
Manter alvos similares: os alvos aplicáveis são mantidos em todos os corredores que utilizam a montagem. A habilidade de manter alvos similares é suportada para todos os tipos de alvo.
Nota: Alvos similares são determinados pelo nome de alvo. Por exemplo, uma largura ou alvo de deslocamento denominado “Largura” que é utilizado pela submontagem existente será mantida se a submontagem substitutiva também tiver uma largura ou alvo de deslocamento nomeado “Largura”.
Limpar alvos similares: em todos os corredores que utilizam a montagem, os alvos similares na nova submontagem são definidos como <nenhum>.
