Sobre como criar gráficos de seção

Usando linhas de amostra cortadas em um alinhamento horizontal, crie um ou mais gráficos de seção para exibir seções.

Gráficos de seção são criados a partir de linhas e seções. Cada gráfico de seção deve ser vinculado a um alinhamento. Para maiores informações, consulte Linhas e seções de amostra.

Um gráfico de seção é composto de uma malha na qual uma ou mais seções são exibidas como representado em linhas de gráfico. Vistas com várias seções podem ser plotadas em uma folha de tamanho e configuração especificados.

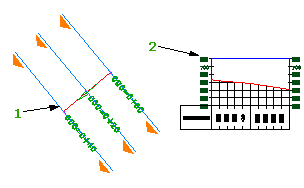

Linhas de amostra (1) devem ser criada antes de criar um gráfico de seção (2). Gráficos de seção podem exibir seções de solo existente existentes, seções de corredor e seções de tubulação.

Configure faixas e anotações de seção em um gráfico de seção para torná-lo mais claro e informativo.

Nota: Como um pré-requisito para usar o comando Criar folhas de seção, deve ser utilizado o comando Criar vistas com várias seções para gerar vistas de seção com qualidade de produção.

Exercício de tutorial: Criar gráficos de seção
