Crie um novo vértice em uma direção especificada, a partir do vértice atual da imagem. Ao menos um vértice deve existir na imagem, para que este comando funcione corretamente.
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nome
janela Comando de Levantamento topográfico. - Na linha Comando, insira:
FIGURE BRG-DIST [apoio] [quadrante] [distância]
Exemplo de linha de comando
BEG BFIG
FIG NE 1000 1000
FIG BD 61.1111 1 30.480
AZIMUTE: 61.1111 DISTÂNCIA: 30.4800
NORTE: 1014.6902 LESTE: 1026.7063
FINAL

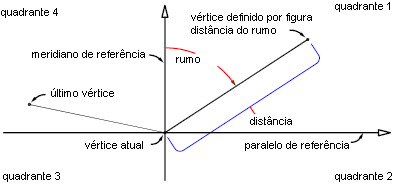

O seguinte ilustra o comando Distância de apoio de imagem:
Sintaxe de comando
FIGURE BRG-DIST [apoio] [quadrante] [distância]
comando sinônimo
FIG BD 61.1111 1 30.480
| Parâmetro | Definição |
|---|---|
| apoio | O apoio desejado. Escreva este valor nas unidades angulares da banco de dados de levantamento topográfico actual, já sejam DMS, graus, graus decimais, milipulgadas ou radianos. |
| quadrante | Especifique o quadrante mediante um dos seguintes números: 1 (para NE), 2 (para SE), 3 (para SO) e 4 (para NÃO). |
| distância | A distância medida desde o ponto de interseção actual até o novo ponto de interseção. Indique este valor nas unidades de distância da banco de dados de levantamento topográfico actual. |
