Sobre a mudança de frequência de estacas em uma região de corredor

Você pode adicionar ou modificar a frequência de estacas em uma região de corredor, utilizando o comando EditCorrRegionFreq.

Frequência de estaca pode ser especificada usando a referência de partes do alinhamento existente e a geometria do perfil em uma região.

Por exemplo, você pode especificar a frequência de inserção de montagem para os seguintes componentes de uma região de corredor:

• Ao longo de tangentes. Especifique a frequência de inserção de montagem ao longo da parte da tangente de um alinhamento.
• Ao longo de curvas. Especifique a frequência de inserção de montagem ao longo da parte da curva de um alinhamento.
• Ao longo de espirais. Especifique a frequência de inserção de montagem ao longo da parte da espiral de um alinhamento.
• Ao longo de curvas de perfil. Especifique a frequência de inserção de montagem ao longo da parte da curva de um alinhamento.
• Em pontos específicos. Especifique se as montagens devem ser inseridas em pontos específicos de geometria, incluindo geometria horizontal, superelevação crítica, geometria de perfil, e pontos altos e baixos de perfil.
• Ao longo de destinos de deslocamento. Especifique se as montagens devem ser inseridas com base nos destinos de deslocamento.

Nota: Se a configuração de frequência de montagem que faz referência a uma geometria horizontal e uma configuração que faz referência a uma geometria vertical se aplicam à parte de um corredor, a configuração resultante no intervalo inferior é usada. Por exemplo, se um segmento é uma tangente horizontal e uma curva vertical, e a frequência da curva vertical adiciona montagens em intervalos mais frequentes, a frequência especificada para curvas verticais é utilizada.

Também é possível modificar a localização e frequência da estaca ao adicionar manualmente as estacas.

Inserção de montagens adjacentes aos pontos de início e fim dos destinos de deslocamento

Para melhor refletir a geometria do corredor onde os destinos de deslocamento começam e terminam, é possível inserir montagens utilizando a opção Adjacente ao início/fim do destino de deslocamento na caixa de diálogo Frequência para aplicar as montagens. Essa configuração cria as estacas a uma pequena distância antes de um início e após um final de destino de deslocamento.

Resultados quando a configuração Adjacente ao início/fim do destino de deslocamento estiver definida como Não

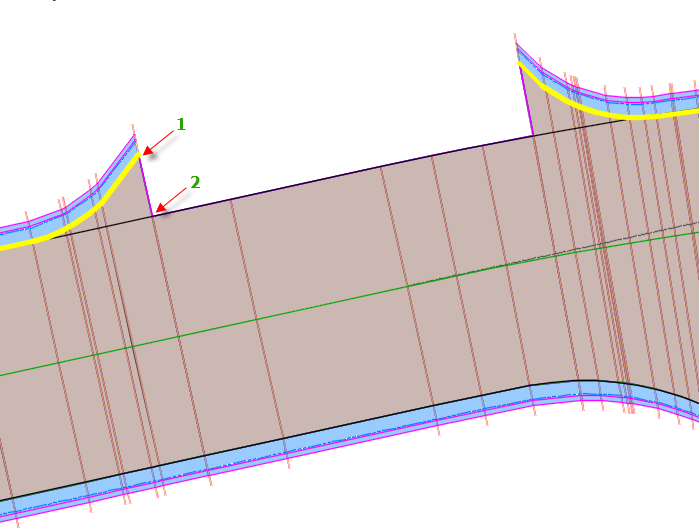

O exemplo a seguir mostra como a geometria do corredor é criada onde há uma folga no destino de deslocamento, quando esta configuração é definida como Não. Observe como a estaca no destino de deslocamento final ("1" na ilustração abaixo) é conectada à próxima estaca adjacente no corredor ("2" na ilustração abaixo)

Resultados quando a configuraçãoAdjacente ao início/fim do destino de deslocamento estiver definida como Sim

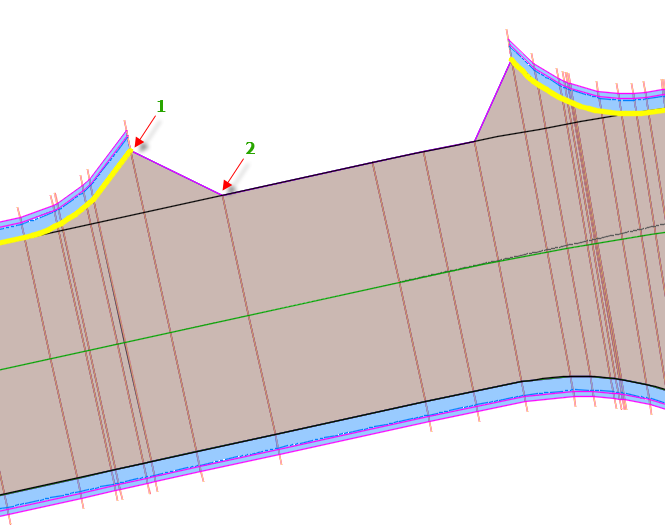

Para representar com mais precisão esta área, você pode definir a configuração Adjacente ao início/fim do destino de deslocamento para Sim. Quando esta configuração está definida como Sim, a área do corredor é criada como mostrado na ilustração a seguir. O destino de deslocamento final ("1" na ilustração abaixo) agora está conectado à nova estaca no corredor ("2" na seguinte ilustração), que foi adicionada a uma pequena distância após a localização da estaca final do destino de deslocamento. Neste nível de ampliação, a nova localização de estaca não está visível.

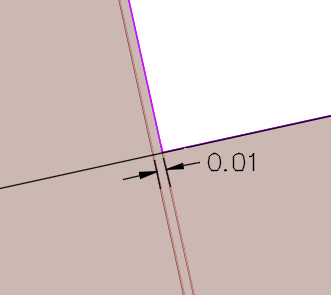

A ilustração a seguir mostra um detalhe da nova localização da estaca ("2" na ilustração acima) que foi adicionada adjacente à estaca final. O final do destino de deslocamento liga-se à nova estaca que foi criada a uma distância de .01 unidades a partir dele, resultando em uma representação mais precisa da geometria do corredor.

As estacas que são adicionadas com a configuração Adjacente ao início/fim do destino de deslocamento são dinâmicas e serão atualizadas se alterações forem feitas no destino de deslocamento.
