Uma rede de levantamento topográfico é uma série de linhas interconectadas que representam as configurações de instrumento observadas ou estacas. Contém todos os pontos de controle associados conhecidos, direções conhecidas, configurações e observações.
Dica: Utilize o comando Importar dados de levantamento topográfico para criar uma rede e importar dados usando a interface de assistente. Para obter mais informações, consulte Importar assistente de dados de levantamento topográfico.
Após você ter importado ou criado dados na rede de levantamento topográfico, é possível inserir a rede no desenho do Autodesk Civil 3D como um objeto de rede.

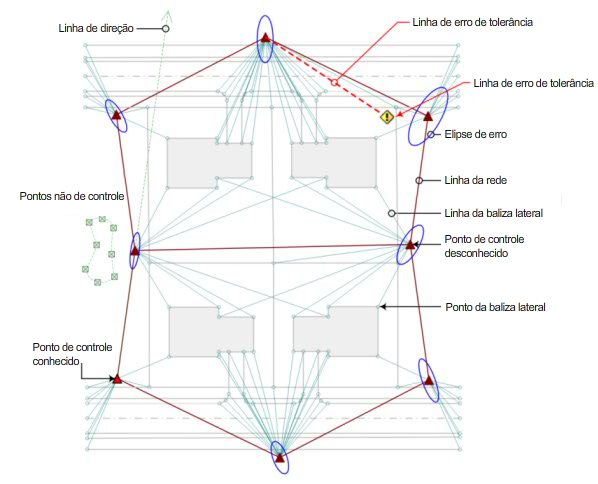

A ilustração a seguir mostra os componentes de rede:
Dicas para trabalhar com redes
- Em um desenho, é possível passar o mouse sobre qualquer componente de rede para exibir uma dica de ferramenta com informações de componentes.
- No desenho, selecione um componente de rede e clique com o botão direito do mouse para procurar os dados de levantamento topográfico na guia Levantamento topográfico, editar ou atualizar os dados.
- Em Levantamento topográficoToolspace, você pode alterar a ordem de exibição da rede utilizando a função arrastar e soltar. Ao arrastar e soltar uma rede, ela é inserida depois da rede que ele é colocado. Arraste uma rede e solte-a na coleção Redes para que seja exibida primeiro na lista.
- Você pode arrastar e soltar uma Rede da guia Levantamento topográfico emToolspace para o desenho.
- Criar uma nova rede para cada fase do projeto de levantamento topográfico.
- Criar uma nova rede de levantamento topográfico para utilizar a Janela de comando de levantamento topográfico para executar cálculos envolvendo pontos de outras redes de levantamento topográfico existentes. Dados inseridos são capturados em um arquivo de lote, no qual é possível efetuar alterações e executar novamente o arquivo com as correções, se necessário, sem afetar a integridade das outras redes de levantamento topográfico.
