Para determinar a distância de inclinação entre dois pontos na Janela de comando de levantamento topográfico

Utilize o comando Distância de inclinação para determinar o inclinação entre dois pontos.

Para determinar a distância de inclinação entre dois pontos na Janela de comando de levantamento topográfico

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse em uma rede nomeada Janela de comando de levantamento topográfico.
2. Na Janela de comando de levantamento topográfico, clique em Informações de pontos menu Distância de inclinação.
3. Insira o identificador do ponto do ponto inicial.
4. Insira o identificador do ponto do ponto à frente.

Para determinar a distância de inclinação entre dois pontos na linha de comando na Janela de comando de levantamento topográfico

1. No Toolspace, guia Levantamento topográfico, clique com o botão direito em uma rede denominada Janela de comando de levantamento topográfico
2. Na linha de comando, insira:

   SDIST [ponto 1] [ponto 2]

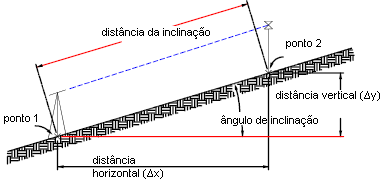

   A ilustração a seguir mostra o comando Distância de inclinação:




Exemplo de linha de comando

O exemplo a seguir mostra uma entrada válida usando o comando Distância de inclinação:

NEZ 1 100 100 30.480

NEZ 2 200 200 33.528

SD 1 2

Distância de inclinação: 141.45

Este exemplo determina a distância de inclinação a partir do ponto 1 ao ponto 2. As distâncias estão no banco de dados de levantamento topográfico.

Sintaxe de comando

SDIST [ponto 1] [ponto 2]

comando sinônimo

SD

Parâmetro	Definição
ponto 1 e ponto 2	Estes são os dois pontos existentes entre os que se estabelece uma linha invisível. Esta linha utiliza-se para determinar a distância de inclinação entre dois pontos.
