Utilize o comando de rumo e distância (BD) para criar uma observação em referência ao ponto ocupado utilizando rumo e distância.
Para criar uma observação utilizando rumo e distância, utilizando a linguagem de comando
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
BD (ponto) [rumo] [quadrante] [distância] (descrição)
Para criar uma observação utilizando rumo, distância e ângulo vertical, utilizando a linguagem de comando
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
BD VA (ponto) [rumo] [quadrante] [distância] [ângulo vertical] (descrição)
Para criar uma observação utilizando rumo, distância e distância vertical, utilizando a linguagem de comando
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
BD VD (ponto) [rumo] [quadrante] [distância] [ângulo vertical] (descrição)
Exemplos
O exemplo a seguir ilustra o uso do comando BD quando as unidades estiverem definidas como pés:
NE 1.100.100
STN 1
BD 2 45 1 100 PT
! RUMO: N 45-00-00 E DISTÂNCIA: 100,0000
! PONTO 2 NORTE: 170,7107 LESTE: 170,7107
! ELEV: <Nulo>
Este cria o ponto 2 no rumo e na distância especificados.

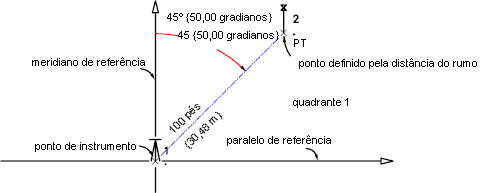

Ponto criado com o comando BD:
O ponto 2 é localizado ao transformar um rumo de 45°0'0" (50 gradianos) em Quadrante 1 (NE) em uma distância de 100 pés do ponto de instrumento, com a descrição PT.
Sintaxe de comando
BD (ponto) [rumo] [quadrante] [distância] (descrição)
ou
BD VA (ponto) [rumo] [quadrante] [distância] [ângulo vertical] (descrição)
ou
BD VD (ponto) [rumo] [quadrante] [distância] [ângulo vertical] (descrição)
| Parâmetro | Definição |
|---|---|
| ponto | O alça de ponto do ponto novo. Não é necessário atribuir um número de ponto se a numeração de ponto automática estiver ligada. |
| rumo | O rolamento. Escreva este valor nas unidades angulares actual (GMS, gradianos, graus decimais, milipulgadas ou radianos). |
| quadrante | Quadrante para a rumo. Especifique o quadrante mediante um dos seguintes números: 1 (para NE), 2 (para SE), 3 (para SO) e 4 (para NÃO). |
| distância | Especifica a distância a partir do ponto do instrumento para o ponto sendo localizado. Ela é medida nas unidades atuais. A distância considerar-se-á como horizontal a não ser que se utilize VA. Se utiliza-se VA, a distância reconhece-se como uma distância de inclinação. |
| ângulo vertical | A direção do ângulo vertical (zenit, horizontal ou nadir). Escreva este valor nas unidades angulares actual (GMS, gradianos, graus decimais, milipulgadas ou radianos). |
| distância vertical | A diferença de elevação desde o instrumento ao prisma. Se o prisma é maior do que o instrumento, este é um valor positivo. |
| Descrição | Uma descrição opcional associado com o ponto. |
